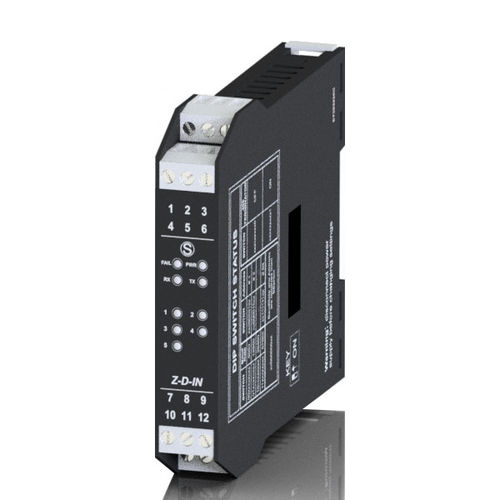

Digitales Eingangsmodul Z-D-IN

Modbus RTURS4855 E

Der Z-D-IN dient zum Anschluss von 5 digitalen Signalen (PUSH BUTTON, LIMIT SWITCH, REMOTE, CONTROL SWITCH, RELAIS etc.) an alle Steuerungssysteme, die über das Protokoll MODBUS RTU über die serielle Schnittstelle RS485 kommunizieren können. An jedem Eingang steht ein 16-Bit-Zähler zur Verfügung, der maximale Frequenzeingang beträgt 100 Hz und es ist möglich, einen Eingang als schnellen Zähler mit einer maximalen Frequenz von 10kHz einzustellen. Das Modul ist ModBUS-Slave und kann mit jedem ModBUS-Master-Gerät gekoppelt werden. Eine galvanische 3-Wege-Isolierung zwischen Stromversorgung // Eingang // RS485-Schaltkreisen gewährleistet die Integrität Ihrer Daten. Speisung: - 10..40 Vdc; 19..28 Vac (50-60 Hz) Eingänge: - 5 CH (Reed, Proximity, pnp, npn, Kontakt) mit gemeinsamem Minuspol, eigene Stromversorgung 24 Vdc, isoliert, geschützt gegen Transienten bis zu 600 W/ms Zähler: - 4 @ 16 Bit, maximale Frequenz 100 Hz; 1 @ 32 Bit, maximale Frequenz 10 KHz Anti-Rebounce-Filter: - Einstellbar von 5 bis 250 ms Abmessungen: - 17,5 x 100 x 112 [mm] Montage: - 35 mm Führung DIN 46277
