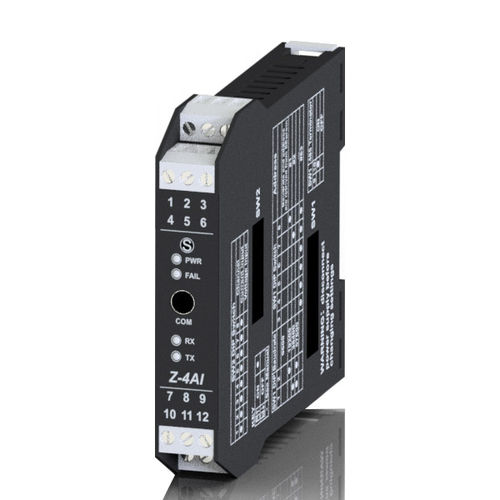

Analoges Eingangsmodul Z-4AI

Modbus RTURS-4854 Kanäle

Z-4AI wird verwendet, um analoge Eingänge (Spannung oder Strom, auch mit bipolarem Bereich) mit dem Modbus-System zu verbinden. Das Modul ist in der Lage, alle 4 Stromschleifen gleichzeitig zu versorgen. Dies ist sehr nützlich für 2-Draht-Sensoren, da die Verdrahtung keine externe Stromversorgung benötigt. Es ist ein ModBUS-Slave und kann mit jedem ModBUS-Master-Gerät gekoppelt werden. Eine galvanische 3-Wege-Isolierung zwischen Stromversorgung // Eingang // RS485-Schaltkreisen gewährleistet die Integrität Ihrer Daten. Speisung: - 10..40 Vdc; 19..28 Vac (50-60 Hz) Versorgung der Messwertgeber: - 13 Vdc, 90 mA Abmessungen: - 17,5 x 100 x 112 [mm] Montage: - DIN 46277, 25 mm symmetrische Schiene Eingang: - CH-4 Spannung (bis zu ±10 Vdc) oder Strombereich (bis zu ±20 mA) Auflösung: - 15 Bit + Vorzeichen Kommunikation: - RS485 2-Draht, ModBUS RTU-Slave-Protokoll
