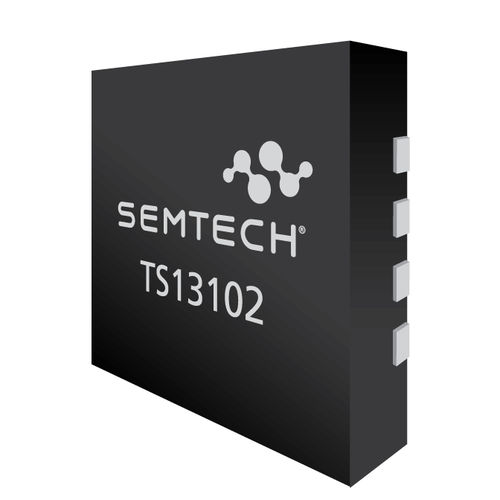

Statisches Relais / DC TS13102

LeistungVerriegelung

Der TS13102 ist ein galvanisch isolierter 60-V-Leistungsschalter mit bidirektionaler Sperrung. Das Gerät enthält einen einzelnen integrierten 290mΩ-Hochspannungsschalter, der ein hocheffizientes Schalten von Leistungslasten oder anderen Hochstromanwendungen ermöglicht. Der einpolige CLK-Eingangsstift steuert den Zustand des Schalters durch Sequenzoptionen, die die Art und Weise steuern, wie der Baustein schaltet, einschließlich sofortiges Ein-/Ausschalten, Null-Volt-Einschalten, Null-Strom-Ausschalten, Dithermodi sowie verriegelndes und nicht verriegelndes Verhalten. Merkmale Niedrige Ruhestrom-Betriebsströme 2μA im AUS-Zustand 5μA im EIN-Zustand Unterstützt skalierbare, galvanisch getrennte E/A Adressierbar für minimale GPIO-Nutzung Unterstützt acht physikalische Adresskonfigurationen Ein einziges Steuersignal für den Ein/Aus-Eingang (CLK) Mikrocontroller-kompatible Eingangspegel von 1,7 V bis 5,5 V Konfigurierbare Schaltoptionen Schalter-Eigenschaften: Bi-direktionale Blockierung im OFF-Zustand Einzelnes Schaltgerät schalter und 290mΩ Einschaltwiderstand Gehäuse-Optionen 16-poliges QFN-Gehäuse - 3x3mm, 1,0mm maximale Höhe Betriebsmodi Nulldurchgang EIN / AUS Sofortiges EIN/AUS Dithering-Modus für gemeinsame Nutzung der Systemleistung Schaltzustandsabfrage
