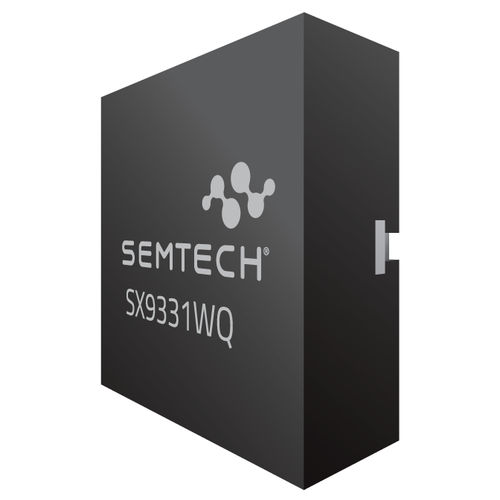

Kapazitiver Näherungssensor SX9331WQ

quadratischSerieprogrammierbar

Der SX9331WQ ist ein intelligenter kapazitiver 5-Kanal-Näherungssensor für Smart Human Sensing und andere anspruchsvolle Näherungs- und Berührungsanwendungen. Er verfügt über eine einzigartige Smart Human Engine, die in der Lage ist, genau zwischen einem leblosen Objekt und einem menschlichen Körper zu unterscheiden. Der SX9331WQ wird direkt mit einer Eingangsspannung von 2,7-3,6 V versorgt und gibt seine Daten über den seriellen I2C-Bus aus. Der serielle I2C-Kommunikationsbus-Port ist mit der 1,8-V-Host-Steuerung kompatibel, um die Körpererkennung/-annäherung zu melden und die Anpassung der Parametereinstellungen zu erleichtern. Bei einer Annäherungserkennung wird der NIRQ-Ausgang aktiviert, so dass der Benutzer entweder den relativen Annäherungsabstand bestimmen oder einfach eine Anzeige der Erkennung erhalten kann. Der SX9331WQ verfügt über einen On-Chip-Autokalibrierungs-Controller, der regelmäßig Empfindlichkeitsanpassungen vornimmt, um die Spitzenleistung in einer Vielzahl von Temperatur-, Feuchtigkeits- und Geräuschumgebungen aufrechtzuerhalten und so die Produktentwicklung zu vereinfachen und die Leistung zu verbessern. Merkmale 2.7-3,6 V Eingangsversorgungsspannung Bis zu 5 Eingänge für hochleistungsfähige kapazitive Sensoren Patentierte On-Chip Smart Human Engine Kapazitätsauflösung bis zu 1aF Kapazitäts-Offset-Kompensation bis zu 300pF Mehrere Schwellenwerte pro Sensoreingang Separate Konfigurationen pro Eingang Automatische Kalibrierung Bis zu 2 LED-Treiber Bis zu 20mA Sinkstrom pro IO Intensitätssteuerung (256-stufige PWM) Ultra-niedriger Stromverbrauch Aktiver Modus: 27 uA Doze-Modus: 7 uA Schlafmodus: 1,1 uA Serielle I2C-Schnittstelle 2 Subadressen über Pin wählbar Programmierbarer Interrupt oder Echtzeit-Status-Pin -40°C bis +105°C Betrieb
