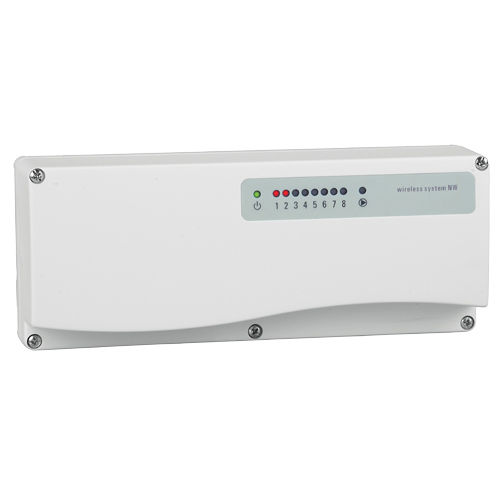

Aktivierungs-Relaismodul DLP841M

für Aktuatoren

8-ZONEN-RELAIS-MODUL + PUMPENAUSGANG 230V Das DLP 841 M ist ein 8-Zonen-Relaismodul zur Ansteuerung von elektrothermischen Stellgliedern oder anderen Typen in drahtlosen Heiz- oder Kühlsystemen für Wohnungen oder Büros. Es verfügt über 8 unabhängige Kanäle, die wiederum mit einem drahtlosen Thermostat oder Chronostaten verbunden werden können. Das Modul verfügt auch über ein Hilfsrelais zur Steuerung einer Umwälzpumpe oder eines Kessels. Jeder einzelne Thermostat sendet periodisch einen Funkbefehl, der Raumtemperatur und Sollwert enthält. Die aktive Antenne DAP F84 empfängt dann Befehle, die über ein Datenkabel die Informationen an das Modul DLP 841 M senden, das die Regelung durchführt und den mit dem Thermostat verbundenen Relaisausgang des Stellglieds ein- oder ausschaltet. Das Modul verfügt über einen Heiz-/Kühleingang und einen globalen Standby-Eingang. Die Stellglieder werden mit 230V~ versorgt oder können aus einer Hilfsspannung (d.h. 24V~) versorgt werden, wobei sowohl NC-Öffner als auch NO-Öffner-Stellglieder angetrieben werden können. Bis zu 10 DLP 841 M Module können in Reihe geschaltet werden, um mit nur einer Antenne ein Mehrkanalsystem zu bilden. TECHNISCHE MERKMALE Stromversorgung 230V~ -15%+10% 50Hz Leistungsaufnahme 4W Relaisleistung 8x3A @ 250V~ cosfi=1 Maximaler Gesamtlaststrom 8A Nennleistung des Umwälzrelais 3A @ 250V~ cosfi=1 SPST Schutzart IP30 Abmessungen H100 B245 T60mm Klasse Reg.2013/811/EG IV = 2,0%
