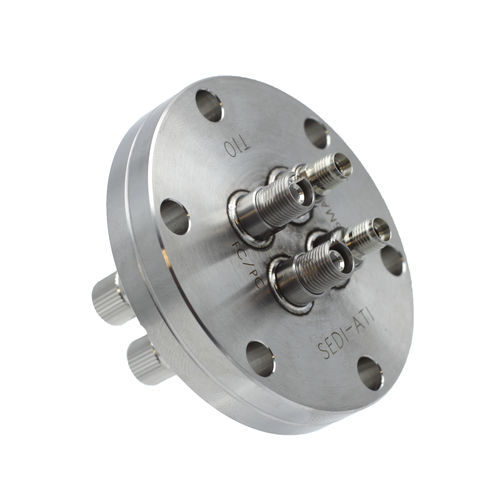

Spanndurchführung KTRAV-T10

Hochvakuum-für Glasfaserkabelfür Lichtleiter

Die rekonfigurierbaren, flanschmontierten Mehrtrommeldurchführungen KTRAV-T10 sind für KF-Flansche DN 40 für Hochvakuumanwendungen und CF-Flansche DN 40 für Ultrahochvakuumanwendungen ausgelegt. Anwendungen: Vakuum und Ultra-Hochvakuum, Hermetische Dichtheit: 10-10 mbar.l/s, Fasern: SM und MM, Schnittstelle: FC/PC oder SMA, Mehrkanalig: bis zu 4, Verfügbare Flansche: DN 40 CF und DN 40 KF, Wellenlängenbereiche: UV-VIS-NIR, Ausführung: rekonfigurierbar. Standardkonfigurationen sind für 1 bis 4 Einzelkanäle innerhalb eines DN 40 CF- oder DN 40 KF-Flansches erhältlich. Kundenspezifische Ausführungen sind auf Anfrage ebenfalls möglich, da wir verschiedene Größen von ISO-, CF- und KF-Flanschen anbieten. Die Kanäle sind mit dem 304L-Edelstahlflansch verlötet, der eine geringe Ausgasung und Heliumleckraten gewährleistet, die mit der UHV-Umgebung kompatibel sind. Die KTRAV-T10-Vakuum-Lichtleiterdurchführung gewährleistet ein hohes Maß an Hermetizität von besser als 10-10 mbar.l/s. Jeder Kanal ist vollständig rekonfigurierbar. Auf Kundenwunsch kann unser Produktionsteam die Kanäle durch Austausch der optischen Fasern und/oder der Stecker modifizieren. Die KTRAV-T10-Vakuumfaserdurchführung wird mit FC/PC-Schnittstelle angeboten für: Singlemode-Fasern, Multimode-Gradientenindex-Fasern, Multimode-Stufenindex-Fasern mit einem Mantel-Durchmesser von 125 μm. Diese Vakuum-Faserdurchführung ist auch mit SMA-Steckern erhältlich, geeignet für: Multimode-Stufenindex-Großkernfasern von 100 µm bis 1000 µm, Low-OH- und High-OH-Fasern, Solarisationsbeständige Fasern.
