Elektrische Stellungsanzeigen werden zur Kontrolle, Abfrage und optischen Darstellung von Ventilstellungen oder zur Aktivierung anderer Systemkomponenten eingesetzt. Für die Abfrage der Auf-/Zustellung durch die elektrische Stellungsanzeige werden unterschiedliche technische Lösungen angeboten. Im Wesentlichen basieren diese auf mechanischen Endschaltern, Näherungsinitiatoren oder Potentiometer.

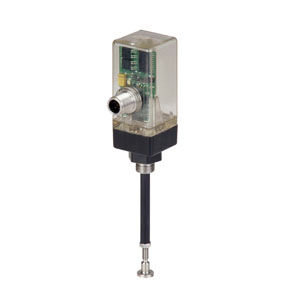

SED hat eine frei programmierbare Stellungsanzeige entwickelt, die sich die Möglichkeiten der heutigen Technologien zunutze macht und auf einer berührungslosen Magnetfeldmessung beruht.
Abgesehen von den Vorteilen im Betrieb ermöglicht das berührungslose System ein wesentlich zuverlässigeres Konzept in der Abdichtung der Stellungsanzeige, vor allem auch im Zusammenbau mit der Armatur, das mit herkömmlichen Lösungen nicht möglich ist.
Merkmale
- Für Antriebe mit Steuerfunktion einfach- und doppeltwirkend
- Einsetzbar für Hub- + Drehantriebe
- Messbereich für Hubantriebe 3-45 mm
- Anzeigemöglichkeit von 2 oder 3 Ventilstellungen
- Spielfreie Übertragung der Ventilstellung
- Kurzschlusssicher
- M12, 5 Pin Anschluss A-codiert
- ATEX II 3G Ex nC IIB T6
Vorteile
- Berührungsloses magnetisches Messverfahren
- Farbige LED Anzeige im kompletten Umfang deutlich sichtbar
- Kompaktes und robustes Design
- Hermetisch abgedichtet
- Einfache Montage ohne zusätzliche Adapter
- Einsetzbar auf alle Standardventile bis DN100
- Montageposition 360° einstellbar
- Initialisierung mit Lichtquelle oder 24V Signal (5. Pin)
- Initialisierungsschutz
- Hoher Schaltstrom
- Hohe chemische Beständigkeit
Inbetriebnahmevideo: http://www.youtube.com/watch?v=FCXVmVOEnEM
