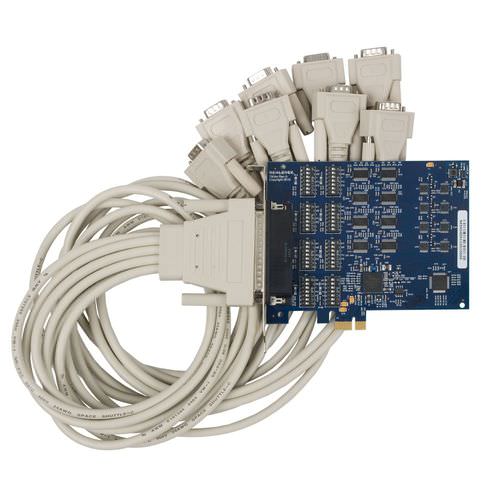

PCI-Express-Schnittstellenkarte 7804e

SerieRS-485Industrie

Die PCI 7804e ausdrückliche serielle Schnittstelle stellt acht Multifunktionsserielle schnittstellen, jede einzeln, die für RS-232 auffangene-konfigurierbar sind, RS-422 oder RS-485 zur Verfügung. Jede serielle Schnittstelle verwendet ein 16C954 UART mit 128 Byte Tx/Rx FIFOs, das Datenraten zu 921.6K bps für zuverlässige Schnellkommunikationen in den intensiven Anwendungen der Daten ermöglicht. Dieser leistungsstarke UART schließt die gestaltende Unterstützung von 9 Bit ein und ist das Register, das mit Software-Anwendungen des Vermächtnises 16550 kompatibel ist. Zusätzlich leitet das Brett einen 62.5 MHZ Taktgeber von der PCI ausdrücklichen Verbindung ab. Dieser ultra Schnelltaktgeber wird durch einen flexiblen Taktgeber mit 8 Bits geteilt, der mit 1/8 Schritte, um Unterstützung für die breiteste Strecke der Standard- und Nicht-Standard-Baudrates zu geben prescalar ist.
