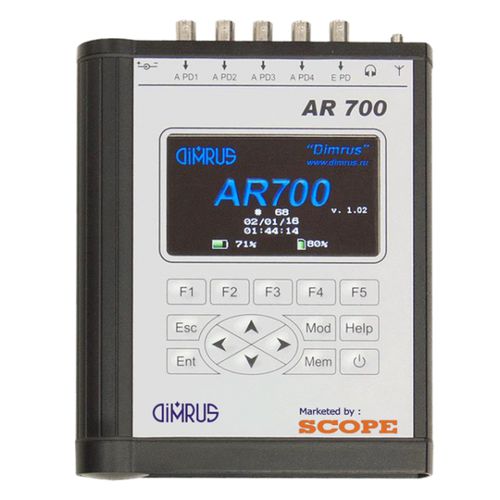

Isolations-Fehlersuchgerät AR700

Die Isolationsdefekte erzeugen Teilentladungen, die elektrische Impulse, elektromagnetische Wellen und akustische Signale aussenden. Der AR700 misst akustische Signale mit mehreren über den Transformator verteilten Sensoren. Anschließend bestimmt die Software den Fehlerort anhand der Zeitdifferenz aller eingehenden Signale. Diese Koordinaten werden schließlich in einem 3D-Modell des Transformators dargestellt. Das AR700-Gerät wird zur Messung akustischer Signale an den Außenflächen von gasisolierten Leistungsschaltern und Umspannwerken, Leistungstransformatoren und anderen Hochspannungsanlagen eingesetzt. Die akustischen Signale werden durch Teilentladungen in der Isolierung verursacht, was der Seufzer der Defekte ist. der Vorteil des Geräts "AR700" ist die schnelle Installation der akustischen PD-Sensoren auf der Außenfläche des Tanks der Hochspannungsausrüstung. Die Sensoren haben eine magnetische Halterung, deshalb ist es nicht notwendig, die Anlage für die Installation der Sensoren stromlos zu machen. das Gerät "AR700" hat 4 synchrone Kanäle für die Messung der akustischen Signale. Dies ermöglicht nicht nur das Auffinden von Fehlern in der Isolierung, sondern auch deren Ortung. Die Ortungsfunktion des "AR700"-Geräts ist einzigartig für akustische Geräte. FEATURES - Die Signalanalysen und die Ortung der TE-Zone können sowohl im manuellen als auch im automatischen Modus durchgeführt werden. - Die Software berechnet den Fehlerort auf der Grundlage der Zeitdifferenz zwischen den eingehenden Signalen und erstellt einen Bericht über den Ort der TE-Quelle.
