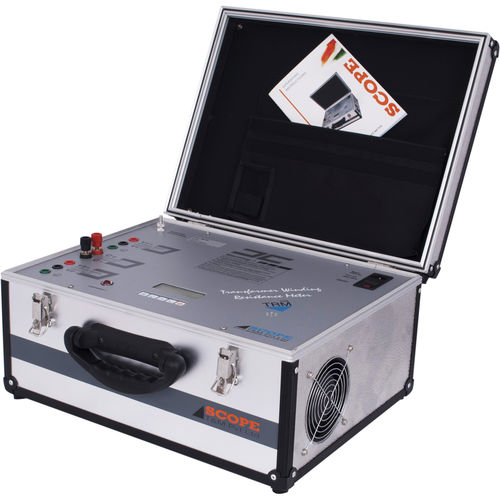

Widerstandstester TRM 104

für Statorwicklungenfür Transformatortragbar

Das TRM104 ist ein tragbares Wicklungswiderstandsmessgerät, das für den Einsatz in stromführenden EHV-Schaltanlagen konzipiert wurde. Wicklungswiderstandswerte von großen Transformatoren bis zu 500 MVA und rotierenden Maschinen werden direkt angezeigt. Das Messgerät ist gegen die von großen induktiven Wicklungen verursachte Gegen-EMK geschützt. Ein hintergrundbeleuchtetes 4-zeiliges LCD-Display mit einem benutzerfreundlichen Menü stellt das Gerät für die Prüfung ein. Wicklungswiderstände und Sicherheitsmeldungen werden ebenfalls auf diesem Display angezeigt. Es ist möglich, den Widerstand von zwei Wicklungen gleichzeitig zu messen, und das Messgerät enthält eine spezielle Stromquelle zur schnellen Stabilisierung der Messergebnisse. Eine 30V DC, 10 Ampere Stromquelle, strategisch durch digitale Mittel gesteuert, leitet den gewählten Strom durch die Wicklung. Präzisionsinstrumentenverstärker lesen die Spannung, die sich über den Wicklungen entwickelt, und die ohmschen Werte werden direkt angezeigt. Die Verwendung der klassischen 4-Leiter-Methode von Kelvin gewährleistet eine zuverlässige Messung. Ein speziell entwickeltes Wärmemanagement der Stromquelle ermöglicht Messungen über längere Zeiträume, wenn im Dreieck geschaltete Generatortransformatoren geprüft werden. Das TRM ist in der Lage, die Unterbrechung des eingespeisten Stroms während des Stufenwechsels des OLTC zu erkennen. Ein Piepser-Alarm während der Stromeinspeisung gewährleistet die Sicherheit des Bedieners während der Messung. Die Werte des Wicklungswiderstands von großen Transformatoren bis zu 500 MVA und von rotierenden Maschinen werden direkt angezeigt. Tragbares Wicklungswiderstandsmessgerät, das für den Einsatz in stromführenden EHV-Schaltanlagen konzipiert ist. Geschützt gegen die von großen induktiven Wicklungen verursachte Gegen-EMK. Ein hintergrundbeleuchtetes 4-zeiliges LCD-Display mit einem benutzerfreundlichen Menü stellt das Gerät für die Prüfung ein. Wicklungswiderstände und Sicherheitsmeldungen werden ebenfalls auf diesem Display angezeigt.
