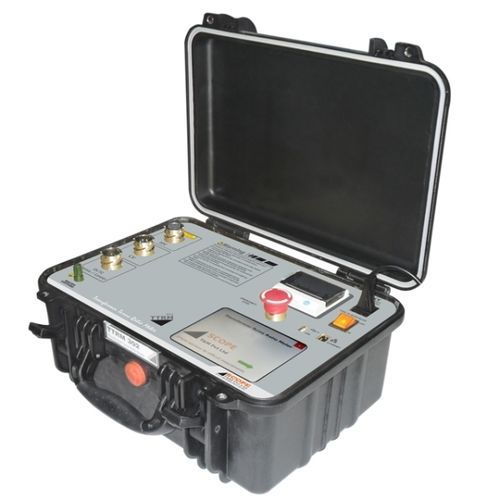

Ratiometer für Transformator TTRM 302

SCOPE stellt ein hochmodernes dreiphasiges Präzisionsmessgerät für das Übersetzungsverhältnis von Transformatoren (TTRM) vor, das sowohl für die Prüfung vor Ort als auch für die Prüfung im Werk von Leistungstransformatoren, Messwandlern und Verteiltransformatoren aller Art entwickelt wurde. Neben dem Windungsverhältnis misst dieses leichte und zuverlässige Gerät auch die Übersetzungsabweichung, die Phasenwinkelabweichung, den Magnetisierungsstrom und erkennt die Stufenstellung von Einphasen- und Dreiphasentransformatoren im geladenen Schaltzustand. Das Gerät verfügt über die Möglichkeit, automatisch die Schaltgruppe aller verfügbaren Mehrheitskonfigurationen zu erkennen. Die Auswahl verschiedener Wechselspannungen bietet eine hohe Messgenauigkeit. Das Gerät hat ein eingebautes TFT-Display mit Touchscreen und Thermodrucker. Das benutzerfreundliche, einfache Gerät macht die Prüfung einfacher. Mit der Touchscreen-Tastatur ist es möglich, die erforderlichen Prüflingsinformationen einzugeben. Die Verhältnisergebnisse aller Phasen werden in tabellarischer Form mit %-Fehler angezeigt. Der interne nicht flüchtige Speicher ermöglicht die Speicherung der Prüfergebnisse. Weitere Daten können über den USB-Anschluss auf den PC heruntergeladen oder auf einen Speicherstick kopiert werden. Die CTrans-TTRM-Software bietet die Möglichkeit, die gespeicherten Ergebnisse auf den PC herunterzuladen und die weitere Analyse und Berichterstellung durchzuführen. MERKMALE Verschiedene Spannungsbereiche für genauere Ergebnisse 5.7" TFT-Display mit Touchscreen und einfachen Menüs zur Bedienung von TTRM Möglichkeit zur Konfiguration von Transformator-ID und Details Automatischer OLTC-Betrieb für Stufenwechsel Datums- und Zeitstempel auf den Ergebnissen Eingebauter Speicher zur Speicherung der Prüfergebnisse Thermodrucker zum schnellen Ausdrucken der Aufzeichnungen Ethernet-Anschluss für PC-Schnittstelle zur Übertragung von Aufzeichnungen an PC-Software
