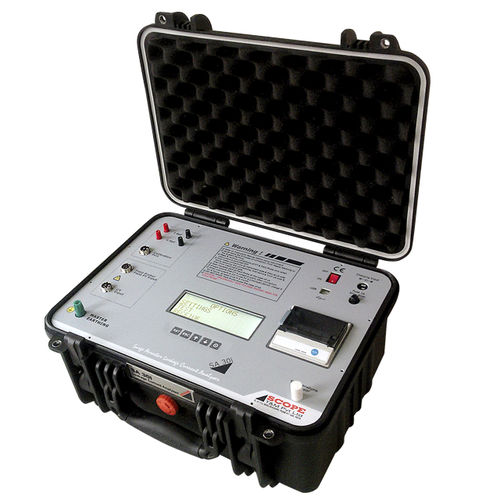

Widerstandstester SA 30i

AbleitstromTemperaturÜberspannungsbegrenzer

SA 30i, der Ableitstromanalysator von SCOPE, ist ein hochmodernes Online-Testsystem zur Bewertung der Restlebensdauer von Metalloxid-Überspannungsableitern. Das Gerät misst und zeigt direkt die Werte des Gesamtableitstroms und des ohmschen Ableitstroms der dritten Harmonischen an. Es bietet eine Kompensation der Systemoberwellen gemäß IEC 60099-5-B2. Es liefert den korrigierten ohmschen Ableitstrom nach Anwendung von Korrekturfaktoren für Änderungen der Systemspannung und -temperatur. Der SA 30i kann mit den LA-Identitätsdaten (LA-Identifikation, Typ, Seriennummer, Standort, Bemessungsspannung usw.) vorgeladen werden, und die mit der gleichen ID der Ableiter durchgeführten Prüfungen werden im gleichen Ordner gespeichert. Die Trendanalyse-Software SAData erfasst diese Daten und speichert sie auf ähnliche Weise auf einem PC. Diese Analysesoftware ermöglicht es dem Benutzer, eine Entscheidung über die Reparatur/den Austausch der Ableiter unter Berücksichtigung der Sicherheitsgrenzen zu treffen. Der SA 30i ist für den Einsatz unter den schädlichen elektrostatischen Störungen in stromführenden EHV-Schaltanlagen bis zu 765 kV ausgelegt MERKMALE - Ein innovatives Design macht das SA 30i einfach, leicht, tragbar und mit vielen Funktionen ausgestattet. - Misst den Gesamtableitstrom, den ohmschen Ableitstrom der 3. Harmonischen mit Kompensation der Systemharmonischen und den korrigierten ohmschen Ableitstrom. - Die eingebaute Temperaturmessfunktion ermöglicht die Berechnung temperaturkorrigierter Ableitströme. - Die Ergebnisse werden auf die Nennspannung des LA korrigiert, um die Auswirkungen von Änderungen der Systemspannung zu eliminieren. - Datums- und Zeitstempel auf den Prüfergebnissen - Die Ergebnisse werden auf einem großen, hintergrundbeleuchteten LCD-Display angezeigt, auf einem eingebauten Thermodrucker ausgedruckt und können im Speicher des Geräts abgelegt werden.
