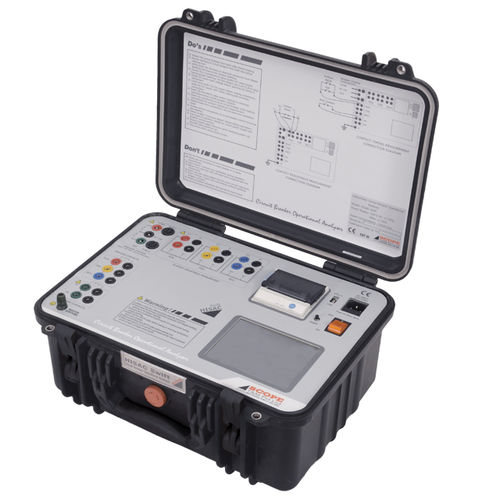

Stromprüfgerät HISAC Swift

WiderstandLeistungmanuell

HISAC Swift - Leistungsschalter-Betriebsanalysator überprüft die Leistung der Leistungsschalter. Der Analysator enthält verschiedene intelligente Messmodule, die für die Messung von Parametern wie z.B. Kontaktzeiten der Haupt-/PIR- und Hilfskontakte, Schließ-/Austrittsspulenstromcharakteristik und statischer Kontaktwiderstand der R-, Y- und B-Pole gleichzeitig ausgelegt sind. Die Ergebnisse können direkt auf dem TFT-Touchscreen-Display sowohl in grafischer als auch in numerischer Form angezeigt werden. Es ist möglich, die Grafik auf dem eingebauten Thermodrucker auszudrucken oder das Protokoll zur weiteren Analyse mit der CPLOT-Software auf den PC herunterzuladen. Dieses All-in-One-Gerät ist am besten für bandbetriebene CBs geeignet. Betrieb: C, O, C-O, O-C, O-C, O-C, O-C-O mit konfigurierbaren Verzögerungen und statischem Kontaktwiderstand. Einrichtung: Die Dateneingabe von Schalterinformationen und Systemeinstellungen ist über die Touchscreen-Tastatur möglich, die bei Auswahl dieses Menüs automatisch aufgerufen wird. Kontakt-Timing: Kanäle für 3 Haupt- und 3 PIR-Kontakte mit 0,05mS Auflösung. Ein interner Kanal zur Messung des Schließ- und Auslösespulenstroms. Drei gemultiplexte Kanäle zur Messung des Übergangswiderstands mit einer Auflösung von 0,1μΩ und einem Bereich bis zu 2Ω. TFT-Farbgrafikdisplay mit Touchscreen. Zeigt das Menü an, das über den Touchscreen bedient wird. Die Grafik wird nach dem Vorgang mit voller Auflösung angezeigt. Erinnerung: Ausgestattet mit 2 MB eingebautem Speicher. Kann bis zu 75 Datensätze speichern. Windows-basierte CPLOT-Software zum Herunterladen der Aufzeichnung auf den PC über eine USB-Verbindung für weitere Analysen und Speicherung. Typgeprüft nach IEC 60068, IEC 61326 & IEC 6101010-1. CE-Kennzeichnung
