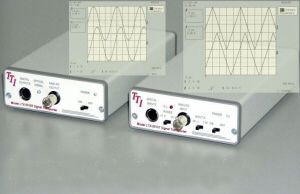

Optischer elektrischer Wandler LTX-5510 series

LWLTTLMonomode

Merkmale - Überträgt gleichzeitig analoge und digitale Signale - DC bis 12,5 MHz analoge Bandbreite - Zwei Eingangsbereiche, +/-1 V und +/-5 V - Digitalisiertes Analogsignal mit einer Genauigkeit von 12 Bit - Vier unabhängige digitale Kanäle - DC bis 20 MHz digitale Bandbreite Der LTX-5510 ermöglicht die präzise Übertragung von analogen und vier digitalen Kanälen über Glasfaserstrecken von einigen Metern bis zu mehr als 10 Kilometern. Eingehende analoge Daten werden mit 12-Bit-Präzision bei 50 Mega-Samples pro Sekunde digitalisiert und über Glasfaser mit einer Datenrate von 1 Gb/s übertragen. Der Empfänger erfasst diese digitalen Daten und rekonstruiert das analoge Signal am anderen Ende der Glasfaserverbindung genau. Die Bandbreite des Analogsignals reicht von DC bis 12,5 MHz (-3 dB). Es stehen zwei Eingangsspannungsbereiche zur Verfügung, +/-1 V und +/-5 V. Die Eingangsimpedanz des analogen Kanals des Senders kann auf 50 Ohm oder 1 Megaohm eingestellt werden (75 Ohm ist optional). Zusammen mit den analogen Daten werden vier unabhängige TTL/CMOS/LVTTL-Digitalsignale gemultiplext, die mit Raten von über 20 MHz umgeschaltet werden können. Es sind zwei Modelle erhältlich. Die Auswahl hängt vom Glasfasertyp und der Länge der benötigten Glasfaserverbindung ab. Der LTX-5510-850 überträgt bei 850 nm über Multimode-Glasfasern mit einer Länge von bis zu 500 Metern, während der LTX-5510-1310 bei 1310 nm über Singlemode-Glasfasern für Entfernungen von mehr als 10 Kilometern geeignet ist.
