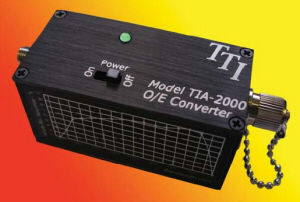

Optischer elektrischer Wandler TIA-2000

AnalogdigitalLWL

Merkmale - DC bis 20 GHz Bandbreite typisch, mindestens 18 GHz - Spektralempfindlichkeit 1260 - 1620 nm - - Universal-Netzteil - - Zwei Jahre Garantie Anwendungen - RF über Glasfaserverbindungen - - Systemcharakterisierung - - Digitale und analoge 20-GHz-Verbindungen - - Hochgeschwindigkeitstests und -messungen - Der TIA-2000 Optical to Electrical Converter ist ein Hochgeschwindigkeits-Photodetektormodul, das für die direkte optisch-elektrische Umwandlung von HF-modulierten optischen Signalen entwickelt wurde und eine typische Bandbreite von DC-20 GHz bietet. - Der optische Eingang wird über einen Singlemode-9/125-Faserstecker mit einem hochglanzpolierten FC-PC-Stecker oder optional mit einem winkelpolierten, reflexionsarmen FC/APC-Stecker versorgt. Der HF-Ausgang des Geräts wird über einen Hochleistungs-SMA-Stecker bereitgestellt. Die typische optische Empfindlichkeit beträgt 22 V/W bei 1550 nm, wenn das Gerät mit einer 50-Ohm-Last abgeschlossen ist. Spezifikationen - - Detektortyp: InGaAs/InP (1260-1620nm) - - Stromempfindlichkeit: 0,8 A/W @ 1550nm typisch - - Maximale lineare Eingangsleistung: 3mw - - Maximale Eingangsleistung ohne Beschädigung: 10mw - - Bandbreite mit -(3dB): DC bis 20 GHz Typ, 18 GHz min - - Ausgangsimpedanz: 50 Ohm - - Ausgangsstecker: Typ K SMA Buchse - - Lichtwellenleiter-Eingangsstecker: FC/UPC oder FC/APC - - Numerische Eingangsapertur: 0.11 - - Optische Rückflussdämpfung: >35dB, >52dB mit APC-Anschluss - - Elektrische Rückflussdämpfung: 10 dB - - Stromversorgung: Universal-Netzteil - - Abmessungen: 30.5mm x 63mm x 38mm - - Gewicht: 0,16 kg - - Vorhandene LED-Anzeigen: Strom ein - - Betriebstemperaturbereich: 0 - 40 ºC - - Standard-Garantie: Zwei Jahre, Komponenten und Verarbeitung, 30 Tage Zufriedenheitsgarantie - - Mitgeliefertes Zubehör: Transport-/Aufbewahrungskoffer, Betriebsanleitung, Universal-Netzteil
