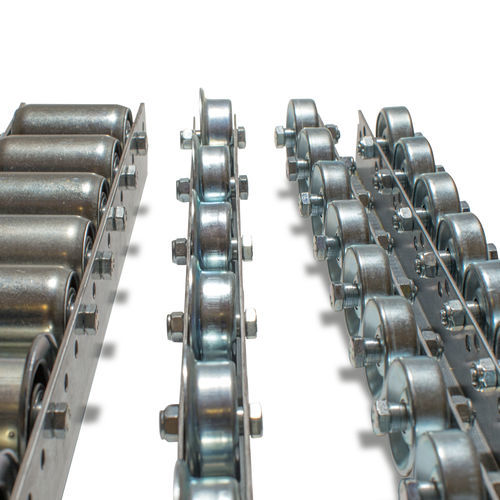

Stahlraupe TRS series

Röllchenschienen sind in Einzellängen bis 6.000 mm lieferbar. Alle Teillängen sind lieferbar, möglichst durch 25 teilbar. Montage mit Schraube M8 und Sicherungsmutter. Laufröllchen 082.000 werden, wenn nicht anders bestellt, in der unteren Lochreihe montiert. Spurkranzröllchen 082.100 werden in der oberen Lochreihe montiert. Der Tragrollen-Abstand wird errechnet, indem man das kleinste Bodenmaß des Fördergutes durch drei dividiert. Damit wird gewährleistet, dass das Fördergut auf mindestens drei Rollen aufliegt. Belastung Tragfähigkeiten von mindestens 150 kg pro Tragrolle sind realisierbar. Fördergeschwindigkeit Die empfohlene Fördergeschwindigkeit liegt bei 2 m/s. Temperatur Tragrollen sind im Temperaturbereich von -30°C bis +100°C einsetzbar. Bei höheren Temperaturen sind Tragrollenlager mit Heißlagerfett zu verwenden. Schulz Stahl- bzw. Laufröllchenschienen bestehen aus einem kaltprofilierten, sendzimier verzinktem Stahlprofil und Stahl- oder Kunststoffröllchen. Das Profil hat 2 verschieden hohe seitliche Lochreihen. Die Konstruktion des U-Profils ermöglicht es, Schulz-Laufröllchen mit Schrauben M 8 in einem Raster von 50 mm, 75 mm, 100 mm usw. zu befestigen. Es können mehrere Röllchen nebeneinander in einer,zwei, drei oder mehr Schienen befestigt werden.Ebenfalls können die Röllchen zueinander versetzt und in unterschiedlichen Ausführungen kombiniert werden. Aufbau Tragrollenschienen Die Schulz Tragrollenschiene besteht aus einem sendzimier verzinktem U-Profil. Diese Profile werden mit Tragrollen Ø 50 mm oder Ø 60 mm bestückt. Lochreihen im Boden dienen zur Befestigung dieser Schiene auf einer Unterkonstruktionen.
