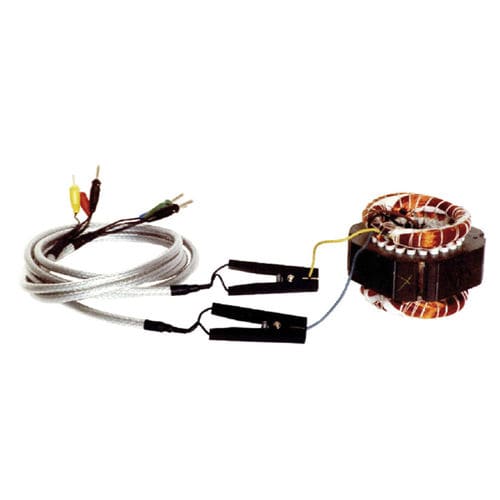

Kelvinzange 3Z

Zur Kontaktierung von freien Wicklungsenden und Drahtanschlüssen, zum Anschluß an Stromschienen, -zuführungen und von Blechen ist die “kleine” Kelvinzange 3Z vorgesehen. Diese robuste Meßzange ist zweipolig aufgebaut, um – mit zwei Zangen – einen Vierpol-anschluß nach Kelvin zum Meßobjekt bzw. Prüfling zu erzielen. Dadurch entfällt jeder Einfluß der Zuleitungswiderstände und der Übergangswiderstände an den Kontakten auf das Meßergebnis bei einer Widerstandsmessung. Selbstverständlich kann die Kelvinzange 3Z auch für andere Meßaufgaben benutzt werden, solange der maximal zulässige Strom nicht überschritten wird. Die Kelvinzange ist symmetrisch aufgebaut, d. h. Strom- und Spannungskontakt (aus Sicht einer Widerstandsmessung) unterscheiden sich nicht, der Anwender braucht eine Verdrehung der Kelvinzange bzw. eine Vertauschung der Kontakte am Draht oder Meßobjekt nicht zu beachten. Verschiedene Ausführungen der Kelvinzange unterscheiden sich hauptsächlich in der Art und der Länge der angeschlossenen Meßleitung, sowie dem angebrachten Stecker(n). Die Form der Kontaktmatrizen, sowie deren Oberfläche (Standard: quergerieft gegen Abrutschen) kann als Sonderanfertigung verändert werden. In den technischen Daten sind die Dicken- bzw. Durchmesserbereiche der verschiedenen Prüflingsanschlüsse genannt.
