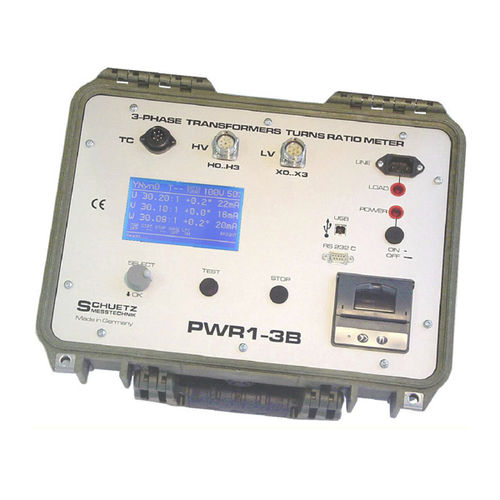

Digitaler Ratiometer PWR1-3B

für Transformator

Das RATIOMETER PWR1-3B wurde entwickelt, um das Übersetzungsverhältnis, den Phasenfehler und den Magnetisierungsstrom von Leistungs- und Verteiltransformatoren für alle drei Phasen gleichzeitig zu messen. Spannungs- und Stromwandler sind einphasige, Leistungstransformatoren, die normalerweise dreiphasig sind. Aufgrund der schlechten Qualität auf Industrieleitungen (Phasenjitter und -verschiebung, Spannungsunterschiede zwischen den drei Phasen) werden alle Messungen in der Regel einphasig durchgeführt, auch an dreiphasigen Ratiometern. Das Design des PWR1-3B enthält einen internen Sinus-Leistungsoszillator, der die erforderliche Erregerspannung mit sehr geringer Verzerrung und stabiler Spannung liefert, die in Industrieleitungen nicht zu finden ist. Dies ermöglicht sehr stabile und präzise ein- und dreiphasige Messungen. Das Ratiometer PWR1-3B verwendet ein großes LCD-Display mit Hintergrundbeleuchtung, um die Werte für Verhältnis und Phasendifferenz von "H.V. Winding" zu "L.V. Winding" sowie die Erregerspannung und den Magnetisierungsstrom der Hochspannungswicklung anzuzeigen.
