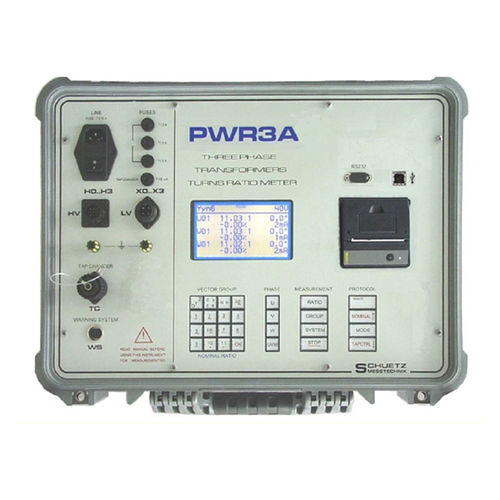

Digitaler Ratiometer PWR3A

für Transformator

Der große Vorteil des PWR 3A im Vergleich zu vielen auf den Markt befindlichen Geräten ist seine einfache Einstellung. Meist müssen aus Tabellen mittels der Schaltgruppe und Kennzahl des zu messenden Transformators die notwendigen Anschlüsse entnommen werden, und mit Hilfe von Drehschaltern oder Tasten am Meßgerät eingestellt werden. Das führt leicht zu Fehleinstellungen, auch sind die Tabellen teilweise unübersichtlich, und führen daher leicht zu Zweifeln bzgl. der richtigen Einstellung. Beim Übersetzungsmeßgerät PWR 3A entfällt dies alles. Nicht einmal die Eingabe der Schalt-gruppe ist zwingend notwendig! Sie kann automatisch vom Gerät ermittelt oder direkt eingegeben werden. Nach einmaligen Anschluß des Prüflings an das PWR3A braucht nur noch die Messung ausgelöst werden; alle drei Phasen werden nacheinander gemessen, alle Zuschaltungen und not-wendigen Kurzschlüsse an den Ober- bzw. Unterspannungen werden vor jeder Messung vollautomatisch vorgenommen. Natürlich können die Phasen auch einzeln gemessen werden. Ein einstellbarer Sollwert erlaubt eine Fehleranzeige bzw. Abweichung (Deviation) der gemessenen Übersetzung. Ferner ist eine automatische Ansteuerung des Stufenschalters vorgesehen. In diesem Falle werden alle Phasen und Stufen automatisch der Reihe nach gemessen, intern im Meß-gerät gespeichert (Chipkarte), aus-gedruckt (falls Drucker ange-schlossen) und zum PC gesendet (falls PC angeschlossen). Mit dem internen Kartenleser werden alle Meßwerte von allen Stufen und Phasen inklusive Sollwerte, Schaltgruppe und Zusatzinformationen auf der Parameterkarte (ähnlich einer Telefonkarte) gespeichert.
