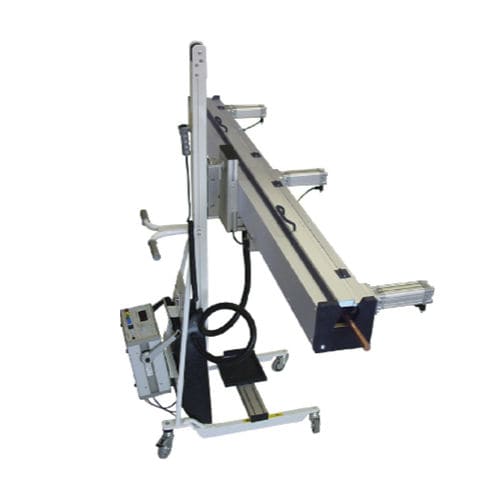

Widerstand-Messinstrument MAT 2000 T

für KabelProzess

Das MAT 2000 T dient zur Bestimmung des elektrischen Leiterwiderstandes per 1000 m. (Ausführung USA: per 1000 ft.) an Starkstrom- und Mittelspannungskabeln. Die Messung erfolgt in Vierpoltechnik nach Kelvin zur Eliminierung der Zuleitungswiderstände. Der Meßstrom wird über pneumatisch betätigte Strombacken zuge-führt, die Meßspannung über federnd gelagerte Schneiden abgegriffen. Die Strombacken und damit die Stromeinspeisepunkte sind nach DIN so weit außerhalb der Schneiden angeordnet, daß in der eigentlichen Meßlänge konstante und gleichmäßige Stromverteilung vorliegt. Die Konzeption des Gerätes erlaubt die Prüfung von Kabeln während des Fertigungsprozesses. Dazu wird das MAT 2000 T bei ruhendem Kabel direkt zwischen Abzugsscheibe und Aufwickler plaziert, mit der elektrischen Hubvorrichtung in die gewünschte Position gebracht und die Klappen des Meßaufnehmers geöffnet. Die Längsöffnung des Kabels wird unterhalb des Kabels plaziert und die elektrische Hubvorrichtung aktiviert. Erreicht der Meßauf-nehmer die Höhe des Kabels, stoppt die elektrische Hubvor-richtung automatisch. Um sich an einen möglichen Winkel des Kabels anpassen zu können, ist der Meßaufnehmer des Gerätes frei schwenkbar. Nachdem die Klappen geschlossen werden und die pneumatische Haltevorrichtung betätigt wurde, kann das Kabel mit dem angeschlossenen Mikroohmmeter MR 302 C-A gemessen werden. Eine im Meßaufnehmer vorhandene Infrarotsonde erfasst während der Messung die aktuelle Temperatur des Kabels. Das Mikroohmmeter MR 302 C-A rechnet den Meßwert auf 20 °C zurück und zeigt nach der Messung den Widerstandswert des Kabels pro 1000 m. bzw. 1000 ft. an.
