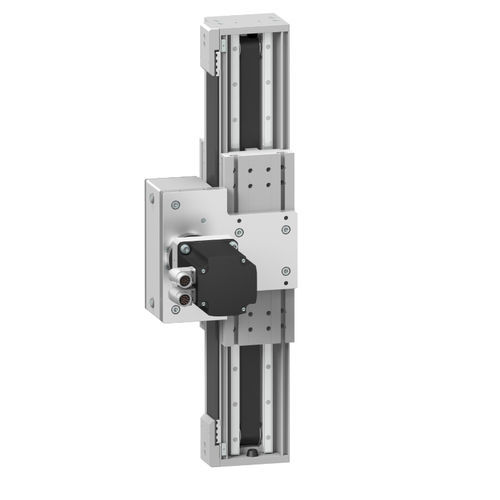

Ausleger mit Zahnriemenantrieb CAS24BBgeführt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Zahnriemenantrieb
- Weitere Eigenschaften
- geführt
Beschreibung
Produktfamilie
- Lexium CAS
Produkt- oder Komponententyp
- Teleskopachse
Produktspezifische Anwendung
- Für 1 Richtung
Position der Last
- Auf Laufwagen
Antriebsart
- Zahnriemen
Art der Führung
- Kugelumlauf
Einbaulage
- Horizontal
Verfügbare Funktionen
- An die Last angepasste Laufwagenlängen
Motor- und Getriebemontagemöglichkeiten
Betriebskraft
- 1500 N für Fx
2460 N für Fy
4650 N für Fz positiv
2320 N für Fz negativ
Maximale Geschwindigkeit
- 3 m/s
Beschleunigung
- 20 m/s²
Max. Antriebsmoment
- 36 Nm
Max. Drehmoment
- <70 Nm für Mx
<281 Nm für My (Laufwagen Typ 1)
<374 Nm für My (Laufwagen Typ 2)
<298 Nm für Mz (Laufwagen Typ 1)
<397 Nm für Mz (Laufwagen Typ 2)
Min. - Max. Hub
- 13…2400 mm
Wiederholgenauigkeit
- +/- 0,1 mm
Abmessungen des Profils
- 139 x 155 mm
Lebensdauer
- 30000 km
