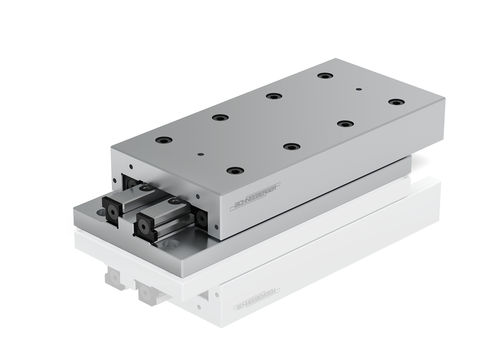

Schrauben-Führungstisch NK Series

Linearray

Rolltisch Typ NK Einachsige Ausführung, je nach Grösse in Stahl oder Gusseisen 5 Baugrössen Rollenkäfige AC Längen von 25 bis 510 mm Hübe von 10 bis 450 mm Breites Anwendungsspektrum dank grosser Auswahl unterschiedlicher Dimensionen Für höchste Genauigkeitsanforderungen Für höchste Beschleunigungen mit FORMULA-S Material Grösse NK 1 and 2 = Stahl Grösse NK 3, 6 and 9 = Gusseisen Normalausführung Die Rolltische Typ NK bestehen aus gleichlangen Ober- und Unterteilen und den dazugehörigen Längsführungen Typ R. Sämtliche Tische sind mit Rollenkäfigen Typ AC und Endstücken Typ GB ausgerüstet und können für horizontalen und vertikalen Einbau verwendet werden. Im Unterteil sind normierte Befestigungslöcher vorhanden. Die den Zustellschrauben gegenüberliegenden Seiten, am Ober- und Unterteil, können als Anschlagseiten verwendet werden. Für die Standardausführung erfolgt die Hubbegrenzung durch zwei Schrauben am Oberteil und eine Schraube am Unterteil. Diese Schrauben nehmen nur kleine Kräfte oder Schläge in Bewegungsrichtung auf und sollten daher nicht als Anschläge verwendet werden. Mit FORMULA-S sind die Schrauben dank des Käfigzentrierprinzips nicht mehr nötig. Sonderausführungen Norm-Befestigungslöcher (B) im Oberteil (andere Lochanordnungen auf Anfrage) Rollenkäfige Typ EE (EE) Material Kunststoff PE, nur für Grösse 6 und 9, als Abdichtung gegen Schmutz und Staub, dadurch etwas gehemmter Lauf Kugelkäfige Typ AK (AK) für geringere Schmutzempfindlichkeit und Tragfähigkeit Käfigzwangssteuerung integriert (KS) Für hohe Dynamik und beliebige Einbaulagen für Grösse 3 und 6
