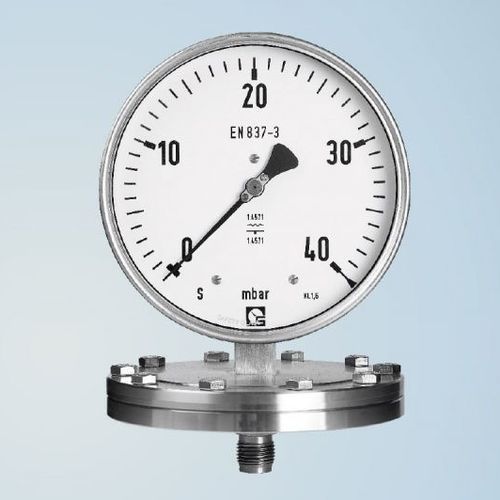

Absolutes Manometer PAKU 100

mit Zifferblatt-AnzeigeGewindeFlansch

Eine dünne gewellte Metallmembrane ist zwischen zwei Flanschen eingespannt. Wird die Plattenfeder auf einer Seite vom Messdruck beaufschlagt, so biegt sich diese durch. Die Durchbiegung ist ein Maß für den zu messenden Druck und wird mit einem Zahnsegment auf das Ritzel des Zeigerwerks übertragen. Leistung Mit dem Plattenfedermanometer lassen sich Anzeigebereiche von 16 mbar bis 40 bar sowie Unterdrücke bis -1 bar von Gasen, Dämpfen und Flüssigkeiten messen. Die Anzeigegenauigkeit liegt bei 1,6 % oder 2,5 % vom Messbereichsendwert. Auf Anfrage Anzeigegenauigkeit 1,0% möglich. Beschaffenheit Folien aus PTFE, Tantal o.ä. schützen die Plattenfeder gegen aggressive Medien. Hochwertige Werkstoffe wie zum Beispiel W.1.4571, PP, PVC, PVDF o.ä. schützen das mit dem Medium in Berührung kommende Anschlussteil. Einsatzgebiet Plattenfedermanometer mit offenem Messflansch eignen sich besonders für zähflüssige, kristallisierende und feststoffführende Medien. Plattenfedermanometer lassen sich leicht gegen Überlastung sichern und sind besonders robust.
