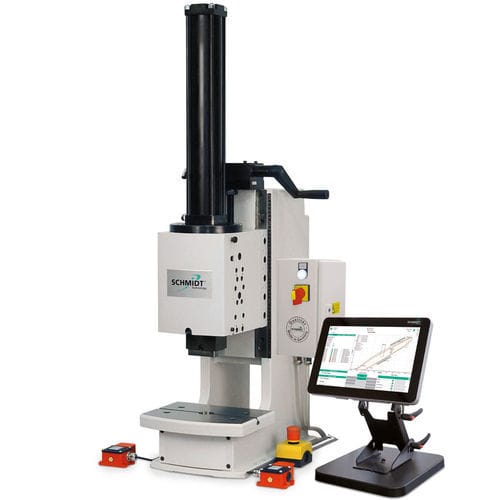

Hydropneumatische Presse 365

BiegeKolbenRahmen

SCHMIDT® HydroPneumaticPress mit kontinuierlicher KraftWeg-Überwachung werden als Komplettsystem mit der Steuerung SCHMIDT® PressControl 700 angeboten. Die Besonderheit an diesen Systemen ist die in den Pressenschieber integrierte Sensorik und Signalverstärkung. Diese Signale werden in Echtzeit ausgewertet. Eigenschaften Direkte Kraftaufnahme durch den in den Stößel eingebauten Kraftsensor, unempfndlich gegen Querkräfte Gegen Umweltein?üsse abgeschirmte Signalaufnahme durch ein verschmutzungsunempfndliches Wegmesssystem In den Pressenschieber integrierte Messdatenverstärkung sorgt für kurze Übertragungswege unverstärkter Signale Verdrehsicherung durch Vierkantstößel mit zweiseitig spielfrei einstellbaren Führungsleisten für präzises Arbeiten auch mit Werkzeugen ohne Führung. Auch als Portalausführung für Nr. 374 und Nr. 376 erhältlich: Stabiles Portal mit geringer Aufbiegung zur Aufnahme hoher Kräfte Flexible Werkzeugaufnahme in der Tischplatte durch austauschbare Zentrierbuchse mit Passbohrung Ein großzügig ausgelegter Arbeitsraum bietet auch für große Werkzeuge Platz Optionen O Variante mit Aufpreis 1) Sonderausführungen Gesamthub/Krafthub auf Anfrage 2) Typische Werte; können auf Grund von Guss- und Fertigungstoleranzen ± 3 mm abweichen
