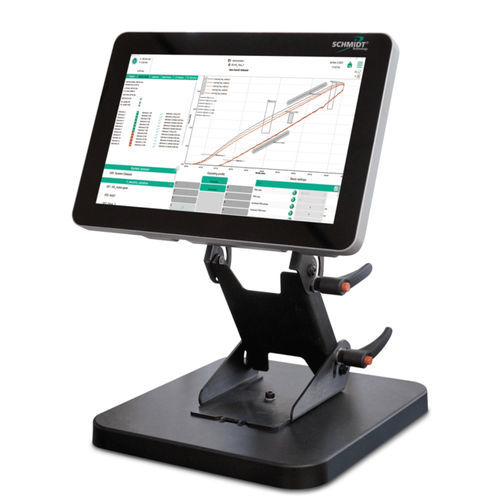

Netzwerk-Kontrolleinheit 700

für Pressenkompaktbidirektional

Die SCHMIDT® PressControl 700 für Einzelarbeitsplätze zur Steuerung und Überwachung von Press- und Fügevorgängen. Neben präzisen Montageaufgaben nimmt die schnelle Erfassung von umfangreichen Prozessdaten und bidirektionalem Datenaustausch mehr und mehr an Bedeutung zu. Die Echtzeitsteuerung SCHMIDT® PressControl 700 kommuniziert mit den Prozesskomponenten über den leistungsfähigen und schnellen Feldbus EtherCAT mit einer Übertragungsrate von 100 Mbit/s und Übertragungsgeschwindigkeit von 0,5 ms. Damit erfüllt die Pressensteuerung die Voraussetzung für das schnelle Verarbeiten von großen Datenvolumen. Der Sprung in andere Feldbus-Welten wird durch den Einsatz von optionalen Feldbus-Gateways realisiert. Die Prozessvisualisierung erfolgt direkt auf der PressControl 700. Über die Schnittstelle Ethernet kommuniziert die Steuerung mit übergeordneten MES-Systemen und externen PCs sowie der Software PRC DataBase und PRC FileXchange. Die Maschinensteuerung ist optimal ausgelegt für SCHMIDT® Pressensysteme. Dank der integrierten SPS, der Prozessvisualisierung wird bestmögliche Kompatibilität und Performance erzielt. Alle Komponenten sind im Verbund getestet und aufeinander abgestimmt und damit sofort einsatzbereit. Bedieneroberfläche 10,1“ Full HD Multi-Touch-Bildschirm Einricht- und Parametrierfunktionen per „drag & drop“ Kompakte Darstellung des gesamten Prozesses in der Home-Ansicht Individuelle Größeneinstellung der Prozessfenster (Splitterfunktion) Prozessüberwachung. hohe grafische Kurvenauflösung für detaillierte Betrachtung von Kurvensegmenten drei grafische Anzeigen; Kraft/Weg, Kraft/Zeit und Weg/Zeit zur Prozessanalyse und -optimierung umfangreiche Werkzeugliste
