Netzwerk-Kontrolleinheit 7000 RT

für Pressenbidirektional

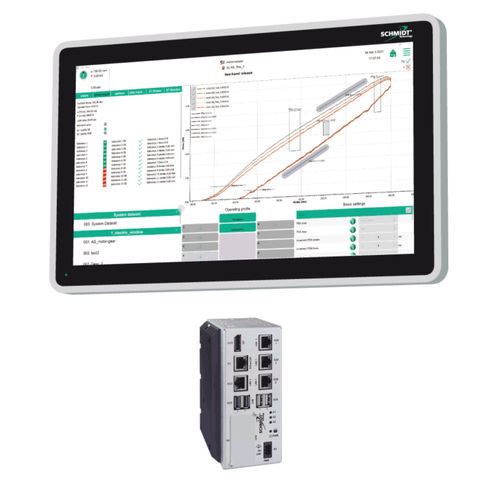

SCHMIDT® PressControl 7000 RT in Kombination mit PressControl 7000 HMI zur Steuerung und Überwachung von Press- und Fügevorgängen Neben präzisen Montageaufgaben nimmt die schnelle Erfassung von umfangreichen Prozessdaten und bidirektionalem Datenaustausch mehr und mehr an Bedeutung zu; im Einsatz an manuellen Arbeitsplätzen oder im Automationsumfeld. SCHMIDT® PressControl Die Echtzeitsteuerung kommuniziert mit den Prozesskomponenten über den leistungsfähigen und schnellen Feldbus EtherCAT mit einer Übertragungsrate von 100 Mbit/s und Übertragungsgeschwindigkeit von 0,5 ms. Damit erfüllt die Pressensteuerung bestens die Voraussetzung für das schnelle Verarbeiten von großen Datenvolumen. Der Sprung in andere Feldbus-Welten wird durch den optionalen Einsatz von dezidierten Feldbus-Modulen realisiert. Die Prozessvisualisierung erfolgt über die Schnittstelle Ethernet zur Steuerung SCHMIDT® PressControl 7000 HMI sowie zu übergeordneten MES-Anwendungen (Manufacturing Execution System) und externen PCs als auch der Einsatz von der Software SCHMIDT® PRC DataBase und PRC FileXchange. Die Prozess-Visualisierung kann alternativ zu SCHMIDT® PressControl 7000 HMI auch auf PCs mit Windows-Betriebssystem realisiert werden. Die Maschinensteuerung ist optimal ausgelegt für SCHMIDT® Pressensysteme. Dank der integrierten SPS, der Prozessvisualisierung wird bestmögliche Kompatibilität und Performance erzielt. Alle Komponenten sind im Verbund getestet und aufeinander abgestimmt und damit sofort einsatzbereit. SCHMIDT® PressControl 21,5“ Full HD Multi-Touch-Bildschirm Multi-Achsanwendungen visualisierbar Einricht- und Parametrierfunktionen per „drag & drop“
