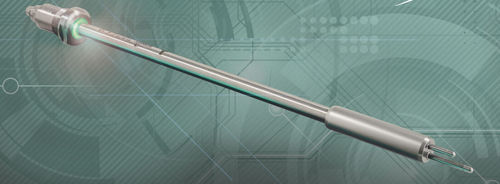

Thermischer Massen-Strömungssensor SCHMIDT® SS 20.715

MassenLuftkompakt

Eine richtungsdefinierte Luftführung in Reinräumen schützt Produkte vor Verunreinigungen und störende Partikel werden sicher abgeführt. Hierzu wird in Reinräumen mit hohen Reinheitsklassen eine gleichmäßige Luftströmung von der Decke zum Boden aufrechterhalten („gerichtete, turbulenzarme Verdrängungsströmung“; Überwachungsbereich von wN = 0,36 bis 0,54 m/s). Die Messung erfolgt reinraumseitig nach endständigen Filtern. Da in Stillstandszeiten die Luftumwälzung gedrosselt wird, ist hochpräzises Messen der Luftgeschwindigkeit ab 0,1 m/s notwendig. Die Lösung: Messen der Zuluftströmung mit dem SCHMIDT® Strömungssensor SS 20.715 LED Die Luftgeschwindigkeit wird laut Norm EN ISO 14644-3 in etwa 150 bis 300 mm Abstand unterhalb der Frontfläche des Filters gemessen. Zum einfachen Einbau in Decken- und Wandsysteme bietet der thermische SCHMIDT® Strömungssensor SS 20.715 LED ein reinraumtaugliches Schnell-Montagesystem. Der Sensor ist äußerst kompakt, da die komplette Elektronik im Fühlerrohr eingebaut ist und somit keine Turbulenzen in der turbulenzarmen Verdrängungsströmung erzeugt werden. Individuell auf jede Anwendung angepasst Für den optimalen Einbau in verschiedene Anwendungen stehen 3 Standard-Varianten zur Auswahl. So kann der Laminar-Flow-Sensor in gerader Ausführung mit 300 mm Fühlerlänge an der Wand oder in abgewinkelter Form unter der Decke des Reinraums oder der Abfüllanlage montiert werden. Die Abgewinkelte Bauform kann mit den Abmessungen 270 x 300 mm oder 150 x 300 mm konfiguriert werden (wobei die erste Maßangabe den Abstand zur Decke definiert; zzgl. Montagesystem). Robuste Lösung für reine Anwendungen mit aggressiven Medien oder intensiver Reinigung
