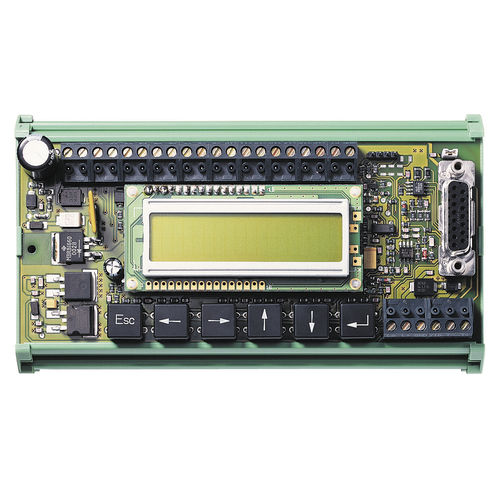

Bedienerschnittstelle mit Tastatur USP-PI

einbaufähigfür Maschine

Bestelldaten eCl@ss Nummer, Version 12.0 - 27-21-10-14 eCl@ss Nummer, Version 11.0 - 27-21-10-14 eCl@ss Nummer, Version 9.0 - 27-21-10-14 ETIM Nummer, Version 7.0 - EC001099 ETIM Nummer, Version 6.0 - EC001099 Lieferbar bis - 30.06.2023 Allgemeine Daten Hinweis (Bedienung der Software, Sprache) - Englisch Deutsch Französisch Werkstoff des Gehäuses - PVC Bruttogewicht - 215 g Mechanische Daten Befestigung - Schnellbefestigung für Normschiene nach DIN EN 50022 und EN 50035 Mechanische Daten - Anschlusstechnik Anschlussart - Schraubanschluss M20 x 1.5 Anschlussquerschnitt, minimum - 0,5 mm² Anschlussquerschnitt, maximum - 1,5 mm² Hinweis - Alle Angaben einschließlich Aderendhülsen. Mechanische Daten - Abmessungen Breite - 160 mm Höhe - 89,6 mm Umgebungsbedingungen Schutzart - IP00 Umgebungstemperatur - -5 ... +60 °C Lager- und Transporttemperatur - -25 ... +70 °C Schwingfestigkeit - 10 … 55 Hz, Amplitude 0,0375 mm Schockfestigkeit - 15 g / 11 ms Umgebungsbedingungen - Isolationskennwerte Überspannungskategorie - III Verschmutzungsgrad - 2 Elektrische Daten Betriebsspannung - 24 VDC -10 % / +15 % Bemessungsbetriebsspannung - 24 VDC Bemessungsbetriebsstrom - 150 mA Länge der Leitung, maximum - 30 m Elektrische Daten - Digitale Eingänge Eingangspegel, HIGH-Signal "1" - 10 … 30 VDC Eingangspegel, LOW-Signal "0" - 0 … 2 VDC Elektrische Daten - Digitale Ausgänge Bezeichnung, Digitale Ausgänge - Y1 ... Y6 Ausgangsstrom, maximum - 100 mA Ausführung der Schaltelemente - p-schaltend Elektrische Daten - Elektromagnetische Verträglichkeit (EMV) Störaussendung - EN 12015 EN 50081-1 Störfestigkeit - IEC 61000-6-2 EN 12016
