Analysesystem MGS

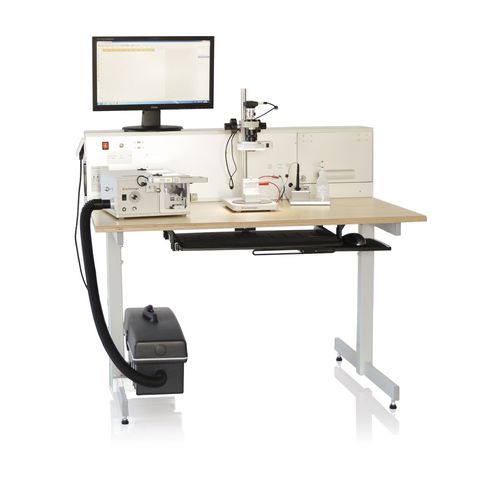

Die Schliffbildanalyse von Crimpverbindungen ist schnell zu einem integralen Bestandteil der Crimp-Qualitätskontrolle geworden. Mit dem MicroGraph System (MGS) können Schliffbilder von Crimpverbindungen, im Vergleich zu konventionellen Methoden, in einem Bruchteil der Zeit erstellt werden. Der kombinierte Säge-Polier Prozess, der innovative Elektrolyt Reinigungsprozess und die präzise Optik liefern qualitativ hochwertige Bilder für eine genaue Analyse der Verbindung. Das Hartmetallsägeblatt schneidet so sauber, dass die Polierscheibe häufig nicht benötigt wird. Schleunigers MicroGraph System ist ein Komplettsystem zur Schliffbildanalyse einer Vielzahl von unterschiedlichen Produkten. Das MGS beinhaltet die SawPolish Unit (SPU), die ElectrolyteStaining Unit (ESU 6) und die MacroZoom Unit (MZU 1.3) mit Analysesoftware. Abhängig von Grösse und Bereich der zu analysierenden Muster können die Systeme kleinere oder grössere SPU Geräte beinhalten. Das MGS 6 ist mit der SPU 6 für die Verarbeitung von Mustern bis zu 6 mm² ausgestattet. Das MGS 60 verfügt über die SPU 60 für Querschnitte von bis zu 60 mm². Abhängig vom geplanten Arbeitsprozess und den Raumanforderungen sind optional ergonomisch gestaltete Arbeitstische oder fahrbare Arbeitstische erhältlich. Optionen und Zubehör sind auf den jeweiligen Seiten der Komponenten zu finden. Schnelle und wirtschaftliche Ausrüstung zur Schliffbildanalyse Einfache und effiziente Software zur Analyse und Dokumentation Modulare Komponenten bieten höchste Flexibilität Verschiedene Musterhalter und Optionen für ein großes Spektrum von Anwendungen
