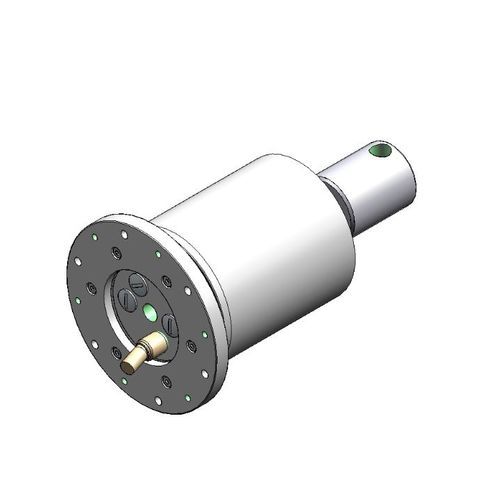

Schleifring zur Leistungs- und Signalübertragung 7KM000022

Ethernetfür Robotikfür Drehtisch

Eine der am häufigsten bestellten Konfigurationen ist unser MIA-Drehübertrager mit Ethernet Modul, Flansch und 1-Kanal Mediendrehdurchführung. Die Schleifringe werden in unserer Produktion in Fürstenfeldbruck hergestellt (Made in Germany). Über den MIA-Konfigurator kann der Schleifring individuell angepasst werden. Hierbei handelt es sich um einen Bestseller-Konfigurationsvorschlag. Unter den Downloads finden Sie die MIA-Produktbroschüre, in welcher Sie den Baukasten detailliert erklärt bekommen. Ethernet 100Base-TX (CAT.5e) + 4 Signalwege (30 V/3 A) 1-Kanal 1/4" Mediendrehdurchführung für Wasser und Luft (bis zu 10 bar) Maße: 90 mm Durchmesser; 190,5 mm Länge; je 3m Kabel (Stator & Rotor) Flansch Durchmesser: 120 mm Gold auf Gold Kontakttechnologie Lebensdauer: bis zu 50 Mio. Umdrehungen durchschnittliche Drehzahl: 200 U/min (max. 400 U/min) Schutzklasse: IP50 Gehäuse: Aluminium Betriebstemperatur: -20 °C bis +70 °C Der Schleifring ist für jedes ethernetbasierende Protokoll einsetzbar. Die Abschirmung ermöglicht in elektromagnetischen Bereichen eine hohe Übertragungssicherheit. Der Schleifring wird ohne Stecker geliefert - die Steckermontage erfolgt Kundenseitig individuell. Typische Anwendungsfelder: Produktionsstraßen in industriellen Großfabriken (z.B. Batteriefertigungslinien - Automotive, Lebensmittelindustrie) Fertigungsanlagen in verschiedensten Industriebereichen (Rundtakttische, klassischer Maschinenbau)
