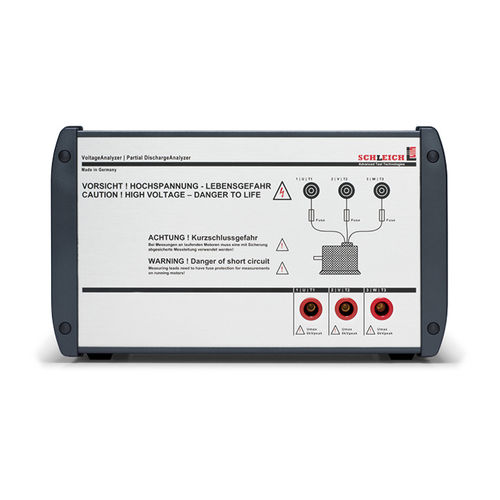

Spannungstester VoltageAnalyzer

IsolationStoßwellenTeilentladung

Präzisionsmessung der Stoßspannungen direkt an der Wicklung. • Berücksichtigung des Einflusses der Messleitungen • Ideal für schnelle Anstiegszeit der Stoßspannung • Super schnelle Messung • Hohe Messauflösung • Plus simultaner Teilentladungsmessung mit passiver oder aktiver Antenne • Integrierte Messstellenumschaltung Mit dem VoltageAnalyzer messen Sie Hochspannungen jeder Art. Der Frequenzgang deckt den Bereich von DC bis zu sehr hohen Pulsfrequenzen im MHz-Bereich ab und ist dadurch ideal für Hochspannungs-, Stoßspannungs- und Teilentladungsmessungen geeignet. Mit dem aktiven Tastkopf messen Sie die Spannungen und Spannungsspitzen dort, wo sie auftreten, z. B. im Motor direkt am Motorklemmbrett. Diese Spannungsspitzen können durch einen Umrichter verursacht werden, ein Beispiel dafür finden Sie unter „Anwendungen“. Bei einer Stoßspannungsprüfung können die Spitzen durch von der Zuleitung verursachte Überschwingungen entstehen. Spannungsmessung bei Stoßspannung und Teilentladung Es kann vorkommen, dass die intern im Stoßspannungsprüfgerät gemessene Spannung nicht exakt mit der Spannung am Prüfobjekt übereinstimmt. Das liegt daran, dass die in Messleitungen unvermeidbaren Leitungsinduktivitäten und Kapazitäten zwischen den Messleitungen den Spannungsverlauf des Stoßsignals auf dem Weg zum Prüfobjekt verändern können. Je steiler der Stoßimpuls ansteigt, desto ausgeprägter ist der Unterschied. Um nun z. B. bei einer Teilentladungsprüfung die tatsächlich am Motorklemmbrett anliegende Teilentladungseinsetzspannung präzise zu messen, ist eine Messung über den aktiven Tastkopf direkt am Klemmbrett erforderlich.
