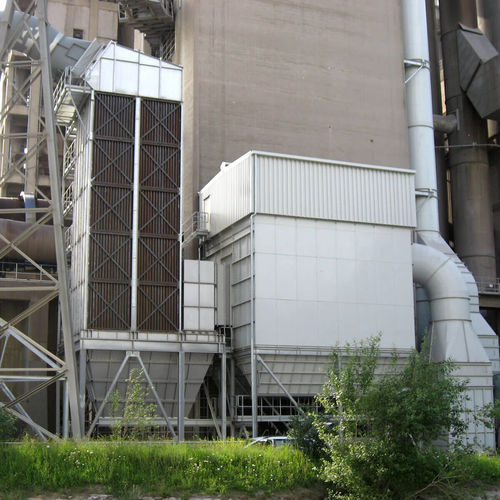

Luftkühler

Gasfür Industrieanwendungenrohrförmig

Auf­grund der Tem­pe­ra­tur­spit­zen von 500 °C und hö­her im Up­set-Be­trieb setzt Scheuch in den meis­ten Fäl­len vor dem Schlauch­fil­ter Luft/​Luft-Wär­me­tau­scher zur Gas­küh­lung ein. Wich­tig für die­ses Sys­tem ist ein sorg­fäl­ti­ges Re­ge­lungs- und Si­cher­heits­kon­zept, da­mit der Wär­me­tau­scher recht­zei­tig auf ei­nen Up­set-Be­trieb re­agie­ren kann. In Wär­me­tau­schern wird Wär­me vom Ab­gas in die Kühl­luft über­tra­gen. Die do­mi­nie­ren­de Bau­art ist der Luft/​Luft-Wär­me­tau­scher,wel­cher zu­meist im Kreuz­strom oder Kreuz-Ge­gen­strom be­trie­ben wird. Er ist das rich­ti­ge Sys­tem für tro­cke­ne Ab­ga­se. Das ab­zu­küh­len­de Gas wird über An­ström­hau­ben in das Rohr­in­ne­re ge­führt und im Kreuz­strom an der Au­ßen­sei­te mit Um­ge­bungs­luft über Axi­al­ven­ti­la­to­ren ge­kühlt. Die Luft/​Luft-Wär­me­tau­scher wer­den – je nach Er­for­der­nis – so­wohl ab­gass­ei­tig als auch kühl­luft­sei­tig in ein- oder mehr­zü­gi­ger Bau­wei­se er­stellt. Sie wer­den je nach er­for­der­li­cher An­wen­dung in un­ter­schied­li­chen Rohr­di­men­sio­nen her­ge­stellt, be­son­de­rer Wert wird auf ein schlüs­si­ges Kon­zept zu Sta­tik und Tem­pe­ra­tur­kom­pen­sa­ti­on der Rohr­bün­del ge­legt. Die Kühl­ven­ti­la­to­ren wer­den grup­pen­wei­se oder ein­zeln tem­pe­ra­tur­ge­führt ge­schal­tet, nach Be­darf sind die Luft/​Luft Wär­me­tau­scher mit in­te­grier­ten Not­küh­lein­rich­tun­gen ver­se­hen.
