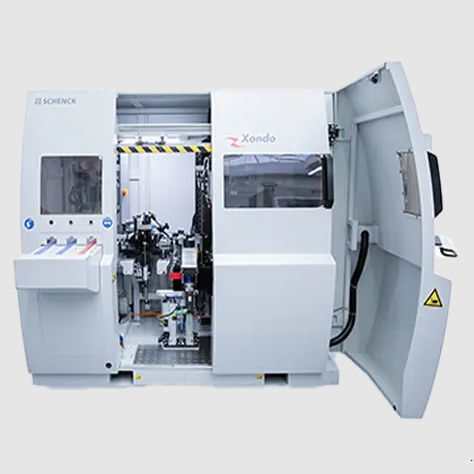

Horizontale Auswuchtmaschine Xondo series

dynamischfür Wellenfür Turbinenrad

• Vollautomatisches Auswuchten von Turbolader-Turbinenläufer-Wellen-Gruppen • Digitale Messdatenverarbeitung und numerisch gesteuerter Unwuchtausgleich • Ladeportal und handelsübliches Transportsystem • Einfaches Umrüsten auf andere Rotortypen • Kurze Zyklenzeiten • Kompaktester Aufbau • Als Monoblock einfach zu bewegen Arbeitsweise • Das Werkstück wird vom Transportband genommen und in die Messstation eingelegt. • Automatischer Messlauf. Berechnung und Übertragen der Bearbeitungswerte in die Ausgleichsstation, Abbremsen bis zum Stillstand. • Den Rotor aus der Messstation nehmen und in die Ausgleichsstation einlegen. • Automatischer Ausgleich: Eindrehen in die Ausgleichsposition der ersten Ebene, kontrolliertes Schleifen eines Sektors. Eindrehen in die Ausgleichsposition der zweiten Ebene, Schleifvorgang wiederholen und entspannen. • Übergabe des Rotors in die Messstation und Prüflauf starten. Falls der Rotor nach dem ersten Ausgleichsdurchgang noch nicht innerhalb der Toleranzen liegt, können weitere Ausgleichsdurchgänge durchgeführt werden. • Werkstück entnehmen und mit dem Ablaufband abtransportieren. Messung und Ausgleich der dynamischen Unwucht von fertig bearbeiteten Turbolader-Turbinenläufern. Einsatz der Maschinen in der Serienproduktion von mittleren und hohen Stückzahlen. Vollautomatische Unwuchtmessung und vollautomatischer Unwuchtausgleich durch Schleifen auf zwei Ebenen und mit mehreren Ausgleichsvorgängen. Be- und Entladen mittels Ladeportal. Aufbau Mehrstationenmaschine mit Mess- und Ausgleichsstation und vollautomatischem Betriebsablauf.
