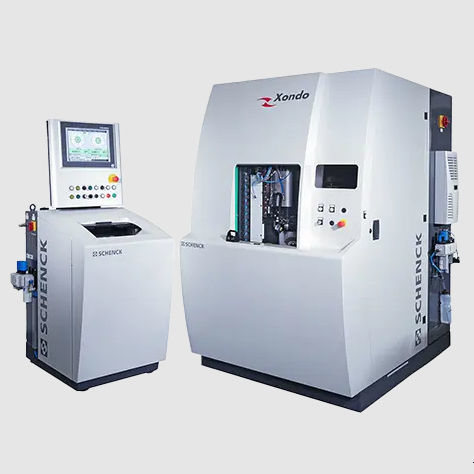

Horizontale Auswuchtmaschine Xondo series

dynamischfür Turbinenradfür Turbolader

• Vollautomatisches Auswuchten von Turbolader-Verdichterrädern • Patentierte Luftlagerung für extreme Messgenauigkeit • Digitale Messdatenverarbeitung und numerisch gesteuerter Unwuchtausgleich • Einbindung in handelsübliche Transportsystemen per Ladeportal • Einfaches Umrüsten auf andere Rotortypen • Kurze Zyklenzeiten • Kompaktestes Design • Als Monoblock einfach zu bewegen • Titaniumbearbeitung (optional) Arbeitsweise • Das Werkstück wird vom Transportband genommen und in die Messstation eingelegt. • Automatischer Messlauf, Abbremsen bis zum Stillstand. • Den Rotor aus der Messstation nehmen und in die Ausgleichsstation einlegen. • Festspannen, Eindrehen auf Ausgleichsposition für die erste Ebene, Fräser in Fräsposition bringen und Fräsvorgang starten. Bei großen Unwuchten wird der Fräser zusätzlich gedreht, um mehr Material abzunehmen. • Eindrehen und Fräser in die Ausgleichsposition der zweiten Ebene bringen, den Fräsvorgang wiederholen und Werkstück entspannen. • Übergabe des Rotors in die Messstation und Prüflauf starten. • Werkstück entnehmen und mit dem Ablaufband abtransportieren. Messung und Ausgleich der dynamischen Unwucht von fertig bearbeiteten Turbolader-Verdichterrädern. Einsatz der Maschinen in der Serienproduktion von mittleren und hohen Stückzahlen. Vollautomatische Unwuchtmessung und vollautomatischer Unwuchtausgleich durch polares Fräsen auf zwei Ebenen und mit bis zu zwei Ausgleichsvorgängen. Be- und Entladen mittels Ladeportal. Aufbau Zweistationenmaschine mit Mess- und Ausgleichsstation und vollautomatischem Betriebsablauf.
