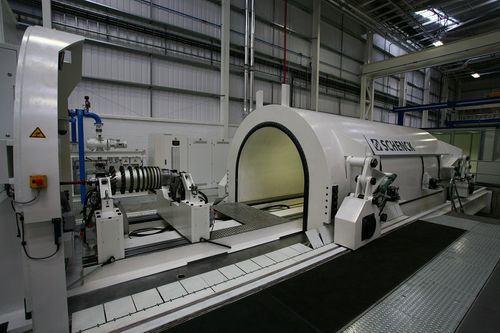

Horizontale Auswuchtmaschine DH Series

starre Lagerungfür große Teilefür Turbinenrad

Seit mehr als 70 Jahren ist die Schenck RoTec GmbH der weltweit führende Anbieter von hochtourigen Spezial-Auswuchtanlagen. Diese werden für das Auswuchten von großen Kraftwerksturbinen und -generatoren, hochtourigen Kompressoren, Industriedampf und -gasturbinen sowie für das komplexe Testen von Triebwerkskomponenten der Airlines-Industrie verwendet. In ständigem Erfahrungsaustausch mit unseren Kunden entwickeln wir die Auswuchtanlagen und Speziallagerständer der Baureihe DH series kontinuierlich weiter. Haupteinsatzgebiete sind: • hochtouriges Wuchten bei Betriebsdrehzahl • niedertouriges Vorwuchten • dynamisches Richten von elastischen Rotoren • Festigkeitskontrolle durch Schleudern der Rotoren bei Überdrehzahl • Untersuchungen an Betriebslagern • Forschung und Entwicklung an Triebwerkskomponenten Lagerständer Unsere DH series Lagerständer besitzen isotrope Lagerabstützung, d. h. gleiche Steifigkeit in allen Radial-Richtungen der Lagerebenen und sind geeignet für den Betrieb bei Höchstdrehzahlen. Durch eine ferngesteuerte Umschaltung kann die Steifigkeit der Lagerabstützung verändert werden. Damit kann ein Durchfahren von Rotorresonanzen vermieden, und besonders bei hohen Drehzahlen eine große Stabilität erzielt werden. Zum Auswuchten wellenelastischer Rotoren wird heute die neueste Generation unseres PC-basierten Expertensystems CABflex3 eingesetzt. Die Messwerte werden als Rohdaten aufgenommen und abgespeichert um eine größtmögliche Flexibilität in der Analyse der Daten zu ermöglichen. Hierbei können verschiedenste Aufnehmertypen verwendet werden. Die Anzahl der Kanäle ist frei konfigurierbar.
