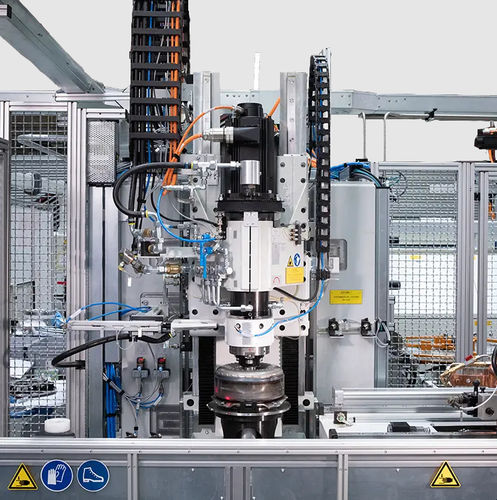

Vertikale Auswuchtmaschine UBLD Series

dynamischfür Drehmomentwandlerautomatisch

• Halb- oder vollautomatischer Funktionsablauf • Verkettung mit Fertigungslinien • Vollautomatischer Unwuchtausgleich Einebenen-Auswuchtmaschine mit vertikaler Rotorachse und halb- oder vollautomatischem Funktionsablauf. Grundmaschine mit Wuchteinheit und Präzisionsspannaufnahmen, Gewichteabläng- und Formeinheit sowie Schweißeinrichtung für den Unwuchtausgleich. Unwuchtermittlung, Ausgleichswertberechnung und -steuerung durch Mikroprozessor-Messgerät. Be- und Entladen der Maschine manuell oder automatisch durch integrierten oder externen Transport. Freiprogrammierbare Maschinensteuerung und Maschinendiagnosesystem mit Bildschirmdisplay. Mehrstationenausführungen auf Anfrage. Anwendungsbereich  Messen und Ausgleichen der Unwucht von Drehmomentwandlern.   Einsatz der Maschinen in der Großserienproduktion, verkettet mit Fertigungsstraßen und geeigneten Zu- und Ablaufbändern.   Unwuchtausgleich durch Aufschweissen von Gewichten am Außendurchmesser in ein oder mehreren Ausgleichsschritten. Die Gewichte werden vollautomatisch vom Blech-Coil gefertigt und an die Schweißelektrode übergeben. Im Hintergrund der Maschine wird ein Ausgleichsgewicht von einer Bandrolle entsprechend der gemessenen Unwucht abgelängt, ausgeformt und über eine Gewichtezuführung an die Schweißzange übergeben. Diese transportiert das Ausgleichsgewicht zum Werkstück und schweißt es mit zwei oder mehr Punkten an einem definierten Radius fest. Es wird das Mittelfrequenzschweißverfahren eingesetzt.
