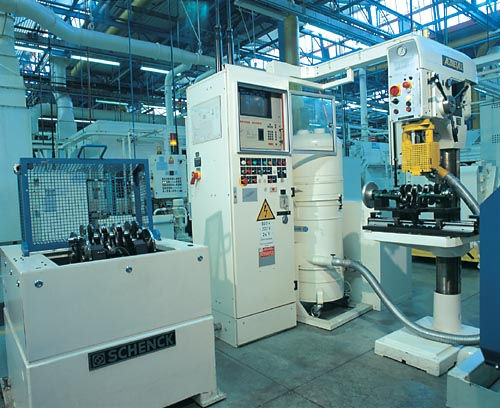

Horizontale Auswuchtmaschine EBTK series

dynamischfür Kurbelwelleuniversell

• Universelles Maschinenkonzept • Automatische Unwuchtmessung • Präzise Positionierung während des Ausgleichs Arbeitsweise • Einlegen einer Kurbelwelle in die Messstation mittels Hebezeug oder manuell. • Schließen der Schiebehaube. Automatischer Messlauf und Anzeige der Unwuchtwerte. • Öffnen der Schiebehaube und Transport der Welle in die Ausgleichseinheit. • Auflegen der Kurbelwelle auf Positioniereinrichtung und Kuppeln mit dem Drehmelder für die optionale Eindrehhilfe bzw. mit der Rastvorrichtung. • Abbohren der Unwuchtwerte nacheinander, entsprechend der Anzeige. • Kurbelwelle zur Kontrolle in die Messstation zurücktransportieren. • Automatischer Kontrolllauf und Anzeige der Restunwuchtwerte. • Ablegen der Kurbelwelle. Falls die Kurbelwelle noch nicht in Toleranz ist, erfolgt ein zweiter Ausgleichsschritt. Aufbau  Zweistationenmaschine mit getrennten Mess- und Ausgleichsstationen. Messstation mit kupplungsfreiem Rollenantrieb oder mit Hakenwuchtantrieb für unsymmetrische Kurbelwellen.   Ausgleichsstation mit Positioniereinrichtung und elektromechanischer Bohreinrichtung. Anwendungsbereich Messen und Ausgleichen der Unwucht fertig bearbeiteter Kurbelwellen von Personenwagen und leichten Nutzfahrzeugen. Einsatz der Maschinen bei kleinen und mittleren Serien in der Produktion oder als Reparaturauswuchtmaschine.   Unwuchtausgleich durch Bohren in die Gegengewichte in einem oder zwei Ausgleichsschritten auf separatem Bohrstand (Ausgleichsstand). Manueller Transport der Werkstücke zwischen der Mess- und Bohrstation.
