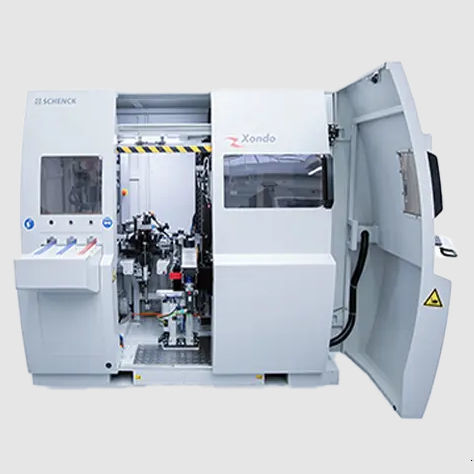

Vertikale Auswuchtmaschine Xondo series

dynamischfür Turbinenradfür Turbolader

• Halbautomatisches Auswuchten von Turbolader-Turbinenläufer-Wellen-Gruppen • Digitale Messdatenverarbeitung und numerisch gesteuerter Unwuchtausgleich • Einfaches Umrüsten auf andere Rotortypen • Kurze Zyklenzeiten • Kompaktester Aufbau • Einfach zu bewegen Arbeitsweise • Das Werkstück wird in die Messstation eingelegt. • Automatischer Messlauf. Berechnung und Übertragen der Bearbeitungswerte in die Ausgleichsstation, Abbremsen bis zum Stillstand. • Den Rotor aus der Messstation nehmen und in die Ausgleichsstation einlegen. • Automatischer Ausgleich: Eindrehen in die Ausgleichsposition der ersten Ebene, kontrolliertes Schleifen eines Sektors. Eindrehen in die Ausgleichsposition der zweiten Ebene, Schleifvorgang wiederholen und entspannen. • Übergabe des Rotors in die Messstation und Prüflauf starten. Falls der Rotor nach dem ersten Ausgleichsdurchgang noch nicht innerhalb der Toleranzen liegt, können weitere Ausgleichsdurchgänge durchgeführt werden. Anwendungsbereich  Messung und Ausgleich der Unwucht von fertig bearbeiteten Turbolader-Turbinenläufern. Einsatz der Maschinen in der Serienproduktion von mittleren und hohen Stückzahlen. Halbautomatische Unwuchtmessung und halbautomatischer Unwuchtausgleich auf zwei Ebenen und mit mehreren Ausgleichsvorgängen. Manuelles Be- und Entladen. Aufbau Zweistationenmaschine mit Mess- und Ausgleichsstation und halbautomatischem Betriebsablauf.
