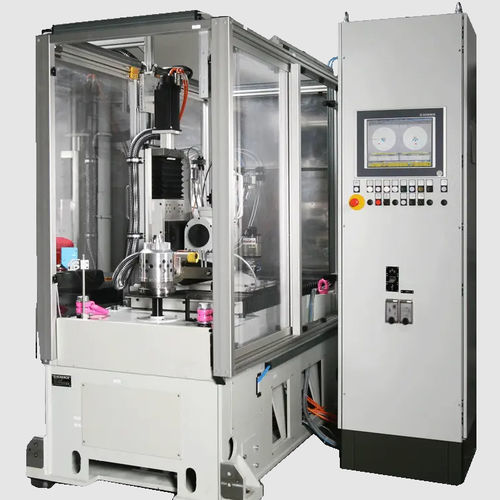

Vertikale Auswuchtmaschine 150 SVM

dynamischfür Gebläsefür Schwungrad

• Vollautomatischer Funktionsablauf • Manuelles Be- und Entladen • Verkettung mit Fertigungslinie möglich • Vollautomatischer Unwuchtausgleich durch Bohren, Fräsen, Schweißen oder Nieten • Ausgleichssteuerung analog oder über NC-Achsen • Digitale Messdatenverarbeitung Vollautomatische Einstationenmaschine mit integrierter Hochleistungs-Bohreinheit. Freiprogrammierbare Steuerung mit Fehlerdiagnose und Statusanzeige. Spannen der Wuchtkörper auf der Auswuchtmaschine durch Präzisionsaufnahme mit pneumatischer Entspanneinrichtung. Aufnahme des Bohrdruckes durch einen Gegenhalter, der beim Bohren an der Werkstückunterseite anliegt. Unwuchtermittlung, Ausgleichswertberechnung und Ausgleichssteuerung durch PC-Messgerät. Beladen der Maschine manuell oder optional mittels Handhabungssystem und entsprechender Fördertechnik. Messen und Ausgleichen der Unwucht von scheibenförmigen Rotoren mit und ohne eigene Achse - wie Schwungscheiben, Zweimassenschwungrad, Bremstrommeln, Ausgleichswellen, Zahnräder, Kupplungsscheiben, Lüfter usw. - in einer Ebene. Flexibler Einsatz in der Serienproduktion und einfaches Umrüsten der Maschine auf andere Wuchtkörpertypen durch Anpassung oder Austausch werkstückabhängiger Teile und Aufrufen der Rotortypdatei. Unwuchtausgleich durch axiales oder radiales Bohren, polar oder in Komponenten. Ist die Unwucht größer als mit einem Bohrvorgang ausgleichbar, werden mehrere Löcher gebohrt. Andere Unwuchtausgleichsverfahren wie Fräsen, Schweißen, Nieten, Stanzen, usw. können in die Maschine integriert werden. Die Ausgleichseinheiten sind flexibel und werden auf den Rotor angepasst.
