Hochleistungssteckverbinder HV series
Stromversorgungrundmit Verriegelung

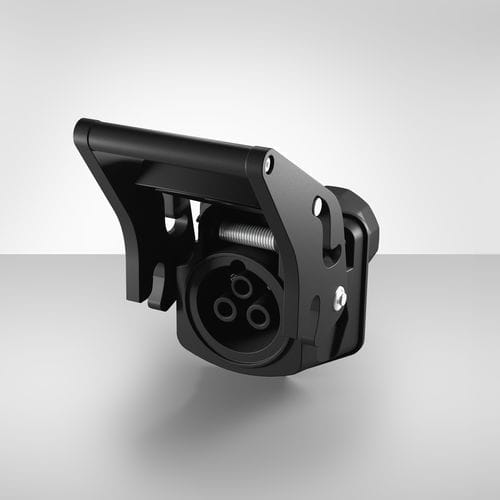

Hochleistungssteckverbinder - HV series - Schaltbau GmbH - Stromversorgung / rund / mit Verriegelung
Hochleistungssteckverbinder - HV series - Schaltbau GmbH - Stromversorgung / rund / mit Verriegelung
Hochleistungssteckverbinder - HV series - Schaltbau GmbH - Stromversorgung / rund / mit Verriegelung - Bild - 2
Hochleistungssteckverbinder - HV series - Schaltbau GmbH - Stromversorgung / rund / mit Verriegelung - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Stromversorgung
Form
rund
Verbindungtyp
mit Verriegelung
Elektrische Merkmale
DC, Hochstrom
Produktanwendungen
für Kraftübertragungen
Bereich
Industrie
Schutzfaktor
IP69K
Weitere Eigenschaft
mit Kabel, für raue Umgebungen, Hochleistung
Primärstrom

470 A

Spannung

1.000 V

Betriebstemperatur

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Beschreibung

Steckverbinder bis 1.000 V DC und 470 A für die Energieübertragung Schaltbau-Steckverbinder der Baureihe HV verfügen über massive Haupt- und Pilotkontakte und eignen sich für ein breites Spektrum an Hochstromapplikationen. Die robusten Steckverbinder sind modular aufgebaut und haben einen Fingerberührschutz. Sie sind IP69K-zertifiziert und konstruiert für eine hohe Anzahl von Steckzyklen. Die HV-Steckverbinder eignen sich perfekt für die Übertragung großer Leistungen. Einsatzorte können die Energieübertragung von Wagen­über­gängen bei Schienenfahrzeugen oder gleichermaßen die Verbindung zwischen Zugmaschine und Anhänger von schweren E-Fahr­zeugen sein. Weitere Applikationen sind der Anschluss leistungsstarker Akku-Packs – hier kommt die Baureihe HV als performanter Ladesteckverbinder zum Einsatz. Besondere Merkmale Großer Leistungsbereich Spannungen bis 1.000 Volt und thermische Dauerströme bis 470 Ampere. Hauptkontakte im Stecker- und Dosengehäuse sicher geschützt durch Finger­berührschutz. Robustes Gehäuse Einhandbedienung – dank Kulissenfunktion am Handgriff des Dosengehäuses. Dadurch kraftsparendes und sicheres Ver- und Entriegeln des Steckers in der Dose. Rückmeldung Stecker anwesend Optionales Schaltelement in der Dose signalisiert einen korrekt gesteckten Stecker. Modularität Massive Hauptkontakte für unterschiedliche Anschluss­querschnitte bis 95 mm2 und 4 universell einsetzbare Signalkontakte sind verfügbar. Auch konfiguriert mit Kabel oder Einzelleitern im robusten Wellrohr. Brandverhalten Erfüllen die Vorschriften UL94-V0 und die Brandschutzrichtlinie EN 45545.
