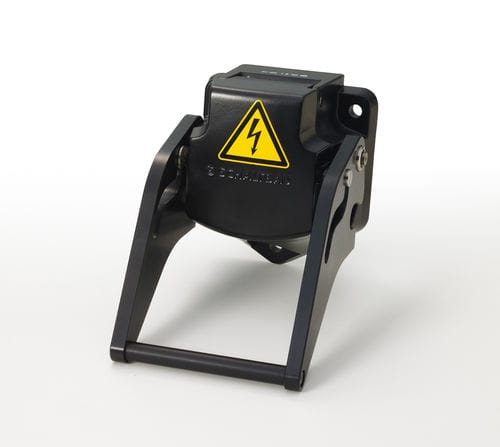

RF-Steckverbinder Connector to UIC standard 541-5 VE
DINfür Bahnanlagen

RF-Steckverbinder - Connector to UIC standard 541-5 VE - Schaltbau GmbH - DIN / für Bahnanlagen
RF-Steckverbinder - Connector to UIC standard 541-5 VE - Schaltbau GmbH - DIN / für Bahnanlagen
RF-Steckverbinder - Connector to UIC standard 541-5 VE - Schaltbau GmbH - DIN / für Bahnanlagen - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
RF
Format
DIN
Bereich
für Bahnanlagen
Primärstrom

Max: 36 A

Min: 6 A

Spannung

250 V

Beschreibung

Diese äußerst robusten Schaltbau-Steckver­binder stellen die elektrische Verbindung zwischen den Schienenfahrzeugen eines Zuges für das elektropneumatische Bremssystem (EP-Bremse) und der elektropneumatischen Notbremsüberbrückung (NBÜ) her. Beide Systeme bedienen sich z.T. einer gemeinsamen elektrischen Leitung, die im Zug verlegt ist. Die Rückmeldung für die Anwesenheit eines Steckers erfolgt über einen in der Kupplungsdose integrierten Pilotkontakt (Schaltelement), die Zugschlusserkennung über einen Stiftkontakt in der Blinddose. Die Steckverbindung entspricht den Bestimmungen der UIC 541‑5. Merkmale: - Rückmeldung Stecker anwesend: Rückmeldung über einen optionalen Schnappschalter in der Kupplungsdose - Rückmeldung Ende des Zuges: Rückmeldung über Stiftkontakt in der Blinddose - Robuste mechanische und elektrische Ausführung - Dosengehäuse mit Metallhandgriff - Energie- und Signalübertragung - Brandverhalten gemäß UL94-V0 und EN 45545, NF F1610/2, NF F611030
