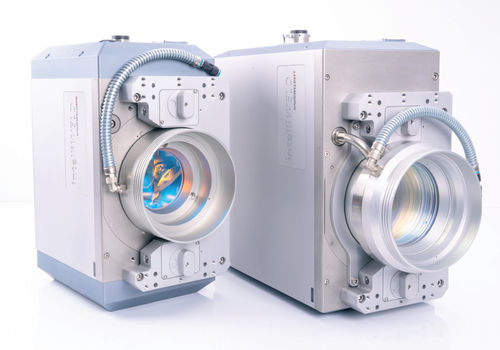

3-Achs-Laserscankopf intelliWELD II FT

für 3D-Anwendungenfür AnwendungSchweißservo-digital

Scan-Köpfe zum Laserschweißen Zur intelliWELD Familie gehören jetzt auch der neu entwickelte intelliWELD II mit integrierter ZoomAchse. Letzterer eignet sich besonders gut für Überlappschweißungen und bietet die Möglichkeit variable Spotdurchmesser und damit flexible Nahtbreiten zu realisieren. intelliWELD II FT (mit F-Theta-Objektiv) – optimiert für Überlappschweißungen • Zusätzliche Zoom-Achse • Konstante Spotgröße bei Variation von x, y und z bei jeder Zoom-Stellung im gesamten zugänglichen Volumen • Kleines Abbildungsverhältnis, daher kleine Spots auch mit niedriger Strahlqualität, bzw. großem Faserdurchmesser • Geringe Drift durch Ausstattung mit dynAXIS 3-Galvos • Interner Flash-Speicher für Konfigurationsdaten und Korrekturfiles – erleichterte Austauschbarkeit der Scan-Systeme • Überwachung aller vier Achsen im Interlock • Status-Kontrollleuchten für Power und Interlock • Neuer Schutzglas-Sensor • Überarbeiteter Vision-Port Erweiterungen • Teach-Hilfe zum Einrichten von Schweiß-Aufgaben • ScanControlUnit - zentrale Bedien- und Steuereinheit Optionen • Zoom-Achse • Nachgeführter Kameraport • Doppelschutzglas Strahlaustritt • Interlock • Schutzglassensor Strahlaustritt • Kollimatorschutzglas • Durchflusssensor • Teach-Hilfe Applikationen • Robotergestütztes Schweißen (Remote welding) • 3D-Applikationen • 'Processing-on-the-fly'
