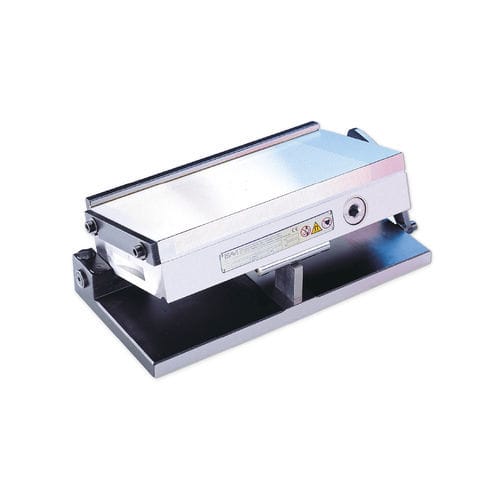

Permanentmagnet-Magnetspannplatte 245.01

Sinustischzum Schleifenzum Fräsen

Die Winkel werden mit Hilfe der Endmaße nach dem Sinusprinzip bestimmt. Die Klemmung erfolgt über eine seitlich angebrachte Befestigungsschere und die oberen Lagerschalenhälften. Mit Sinustisch-Grundkörper in Stahlausführung. HRC 60 gehärtet, brüniert und präzisionsgeschliffen. Grundplatten-Ausrichtkante parallel zur Anschlagleiste. Höchste Genauigkeit bei extrem flacher Bauweise. Standard-Ausführung mit Permanent-Magnet-Spannplatte. Die Lieferung der Sinustische erfolgt bis einschließlich der Größe 450 x 150 im Holzaufbewahrungskasten. Mit Sinustabelle von Grad/Minuten in mm, Präzisionslängsanschlag und Queranschlagleiste. Präzisions-Sinustisch SAV 245.01 - 300 x 150 Benennung SAV - Nr. - A x B Winkelgenauigkeit: ± 5 sec. Planparallelität: ± 0,005 / 100 mm Unterlegmaß bei 0°: 3 mm Schwenkbereich: 0° bis 45° Nennhaftkraft: 80 N/qcm Polteilung: 1,9 mm Magnetfeldhöhe: 6 mm Abnutzbarkeit der Polplatte: 8 mm
