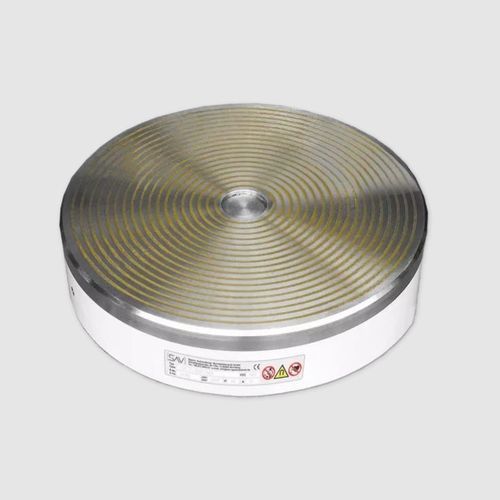

Elektropermanent-Magnetspannplatte 244.41

kreisförmigzum Schleifenfür Dreharbeiten

Der Elektro-Rundmagnet besitzt durch die Ringpolteilung ein starkes, niedriges Magnetfeld. Vorwiegend für Schleifbearbeitung von scheibenförmigen Werkstücken auf Rundtisch-Innen- und Außenschleifmaschinen. Nicht für dünne Ringe. Durch Ringpolteilung auch für die Belegung mit mehreren Massenteilen geeignet, die nicht zentrisch aufgelegt werden. Auch für Drehbearbeitung mit Form- und Lagetoleranzen von 0,01 bis 0,02 mm geeignet. Durch Ringpolteilung gleichmäßige Haftkraftverteilung am Umfang. Dadurch für dünne, flächige Teile (Sägeblätter u.Ä.) geeignet. Mehrfachbelegung auf Teilkreisdurchmesser möglich. für Werkstücke bis min. Dicke: 2 mm bei P = 5,5 mm 4 mm bei P = 9,0 mm 8 mm bei P = 18 mm für flächige Werkstücke min. Größe 45 mm x 45 mm Polteilung „spaltfrei“ gefertigt Polplattenverschraubung im engen Raster 8 mm Abnutzbarkeit der Polplatte Schutzart IP 65 100% ED geeignet zum Anschluss an Steuergerät SAV 876.10 auf Anfrage mit Flansch lieferbar (siehe SAV 248.90 bis 248.94) Elektro-Rundmagnet SAV 244.41 - 800 - 18 - 110 V Benennung SAV - Nr. - A - Polteilung - Nennspannung Bestellbeispiel Steuerung: Elektro-Umpol-Steuergerät SAV 876.10 - S-O-110/6/230 Handbedieneinheit SAV 876.02 - SE3 Benennung SAV - Nr. Nennhaftkraft: 80 N/qcm, durch Steuergerät mittels Haftkraft-Kodierschalter regelbar Nennspannung, empfohlen: 24 V DC bis einschließlich 90 W 110 V DC für alle Größen
