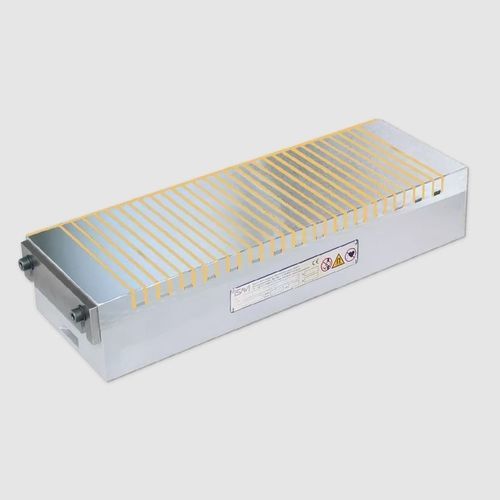

Elektropermanent-Magnetspannplatte 243.42

rechteckigzum Schleifen

Elektro-Magnet-Spannplatten mit durchgehender Querpolteilung P = 13 mm, 18 mm und 25 mm Die Magnetplatte zeichnet sich besonders durch große magnetische Leistung, stabile Konstruktion und einer langen Lebensdauer aus. Die Polteilung bildet „echte“ N- und S-Pole aus. Zum universellen Spannen von Werkstücken mit Form- und Lagertoleranzen von 0,01 bis 0,02 mm. für Werkstückhauptachse senkrecht zur Polteilung für Werkstücke bis min. Dicke x: 4,5 mm bei P = 13 mm 6,0 mm bei P = 18 mm 8,5 mm bei P = 25 mm für flächige Werkstücke min. a: 25 mm x 25 mm bei P = 13 mm 32 mm x 32 mm bei P = 18 mm 45 mm x 45 mm bei P = 25 mm massiv ausgeführte Polplatte mit wahlweise 13 mm, 18 mm oder 25 mm Querpolteilung „echte“ Polabstände N/S mit Wasserkühlung auf Anfrage auf Wunsch mit Druckluftbohrungen zum leichten Abnehmen großer Teile (Adhäsion) für P = 18 oder 25 mm Polplattenverschraubung im engen Raster 8 mm Abnutzbarkeit der Polplatte Spannschlitze an beiden Stirnseiten ab Längen größer 1000 mm mit Durchgangs- bohrungen zur Befestigung nach Absprache robust und wasserdicht Schutzart IP 65 100 % ED geeignet zum Anschluss an Steuergerät SAV 876.10 Elektro-Magnet-Spannplatte SAV 243.42 - 2000 x 800 - 25 - 110 V Benennung SAV - Nr. - A x B - P - Nennsp. Bestellbeispiel Steuerung: Elektro-Umpol-Steuergerät SAV 876.10 - S-O-110/16/230 Handbedieneinheit SAV 876.02 - SE3 Benennung SAV - Nr. Nennhaftkraft: 90 N/qcm, bei P = 13 mm Polteilung 110 N/qcm, bei P = 18 mm Polteilung 115 N/qcm, bei P = 25 mm Polteilung durch Steuergerät mittels Haftkraft-Kodierschalter regelbar Nennspannung, empfohlen: 24 V DC bis einschließlich 64 W 110 V DC für alle Größen
