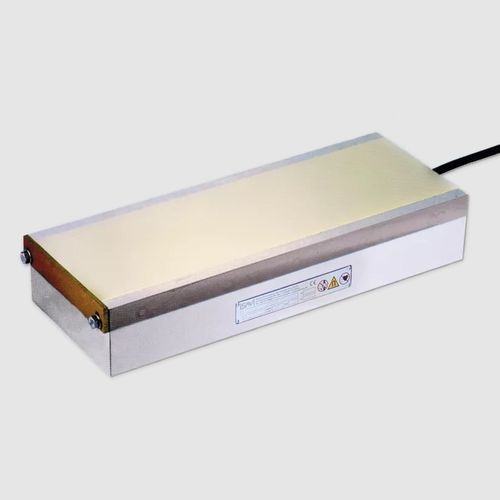

Elektropermanent-Magnetspannplatte 243.41

rechteckigzum Schleifen

Elektro-Magnet-Spannplatten mit durchgehender feiner Längspolteilung P = 4 mm Elektro-Magnetsysteme mit sehr enger Polteilung. Besonders für dünne Teile geeignet. Werkstückhauptachse quer zur Magnetlänge. Zum Spannen von dünnen, plattenförmigen Werkstücken mit Form- und Lagertoleranzen von 0,01 bis 0,02 mm. für Werkstückhauptachse senkrecht zur Polteilung für dünne Werkstücke bis min. 2 mm Dicke für flächige Werkstücke min. Größe 40 x 40 mm Polplatte mit besonders enger, durchgehender Längspolteilung, 3 mm Stahl und 1 mm Messing Lamellen verklebt und zusätzlich massiv mit Zugankern verschraubt Polplattenverschraubung im engen Raster 8 mm Abnutzbarkeit der Polplatte niedrige Magnetfeldhöhe mit 4 mm Spannschlitze an beiden Stirnseiten ab Längen größer 1000 mm mit Durchgangsbohrungen zur Befestigung nach Absprache robust und wasserdicht Schutzart IP 65 100% ED geeignet zum Anschluss an Steuergerät SAV 876.10 Elektro-Magnet-Spannplatte SAV 243.41 - 1200 x 500 - 110 V Benennung SAV - Nr. - A x B - Nennspannung Bestellbeispiel Steuerung: Elektro-Umpol-Steuergerät SAV 876.10 - S-O-110/6/230 Handbedieneinheit SAV 876.02 - SE3 Benennung SAV - Nr. Nennhaftkraft: 100 N/cm2, durch Steuergerät mittels Haftkraft-Kodierschalter regelbar Nennspannung, empfohlen: 24 V DC bis einschließlich 106 W 110 V DC für alle Größen
