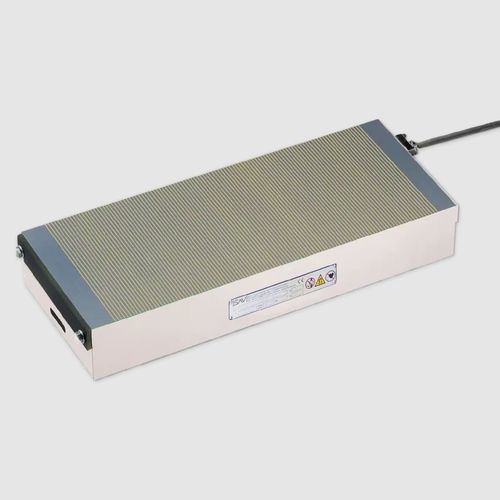

Elektropermanent-Magnetspannplatte 243.40

rechteckigzum Schleifen

Elektro-Magnet-Spannplatten mit durchgehender feiner Querpolteilung P = 4 mm Zum Spannen von dünnen, plattenförmigen Werkstücken mit Form- und Lagetoleranzen von 0,01 bis 0,02 mm. für Werkstückhauptachse senkrecht zur Polteilung für dünne Werkstücke bis min. 2 mm Dicke für flächige Werkstücke min. Größe 40 x 40 mm Polplatte mit besonders enger, durchgehender Querpolteilung, 3 mm Stahl und 1 mm Messing Lamellen verklebt und zusätzlich massiv mit Zugankern in der Länge verschraubt Polplattenverschraubung im engen Raster 8 mm Abnutzbarkeit der Polplatte niedrige Magnetfeldhöhe mit 4 mm Spannschlitze an beiden Stirnseiten ab Längen größer 1000 mm mit Durchgangsbohrungen zur Befestigung nach Absprache robust und wasserdicht Schutzart IP 65 100% ED geeignet zum Anschluss an Steuergerät SAV 876.10 Elektro-Magnet-Spannplatte SAV 243.40 - 1200 x 500 - 110 V Benennung SAV - Nr. - A x B - Nennsp. Bestellbeispiel Steuerung: Elektro-Umpol-Steuergerät SAV 876.10 - S-O-110/6/230 Handbedieneinheit SAV 876.02 - SE3 Benennung SAV - Nr. Nennhaftkraft: 100 N/cm2, durch Steuergerät mittels Haftkraft-Kodierschalter regelbar Nennspannung, empfohlen: 24 V DC bis einschließlich 118 W 110 V DC für alle Größen
