Hohlwellenschleifring 248.85
Carbon

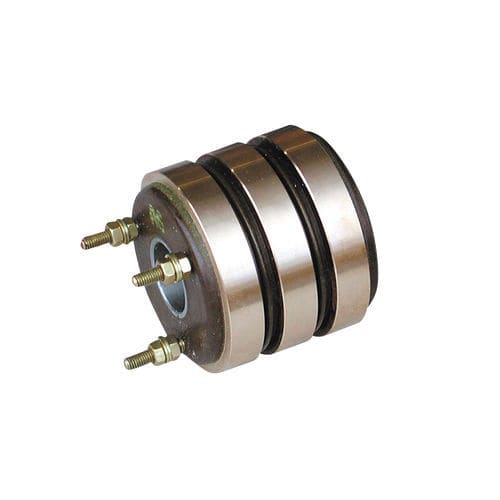

Hohlwellenschleifring - 248.85 - SAV GmbH - Carbon
Hohlwellenschleifring - 248.85 - SAV GmbH - Carbon
Hohlwellenschleifring - 248.85 - SAV GmbH - Carbon - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Konstruktion
Hohlwelle
Material
Carbon
Spannung

210 V, 360 V

Primärstrom

30 A, 60 A

Rotationsgeschwindigkeit

3.000 rpm, 4.100 rpm
(18.850 rad.min-1, 25.761 rad.min-1)

Innendurchmesser

Max: 55 mm
(2,17 in)

Min: 25 mm
(0,98 in)

Außendurchmesser

70 mm, 100 mm
(2,76 in, 3,94 in)

Beschreibung

Getrennte Schleifringkörper zur Stromversorgung für Elektro-Permanent-Rundmagnete Schleifringkörper werden in Verbindung mit Kohlebürstenhalter zur Stromzuführung für rotierende Elektro-Permanent-Rundmagnete verwendet. Der Schleifringkörper dient zum getrennten Anbau an die Maschinenhohlspindel. Bei Montage ist zu beachten, dass die Isolierteile nicht mit Flüssigkeiten benetzt werden. An der Maschine ist für eine berührungssichere Abdeckung der stromführenden Teile zu sorgen. E-Anschluss mit Kabelösen gegen Stützmutter. Aufschrumpfen bei 130 oC Aufpressen mit 0,5 mm Übermaß Aufkleben Ausführung: Geliefert werden die Schleifringkörper nur mit einer kleinen Bohrung. Die Aufnahmebohrung (bzw. Gewinde) ist nachträglich entsprechend der Maschinenspindel unter Berücksichtigung der Maximalmaße E einzuarbeiten.
