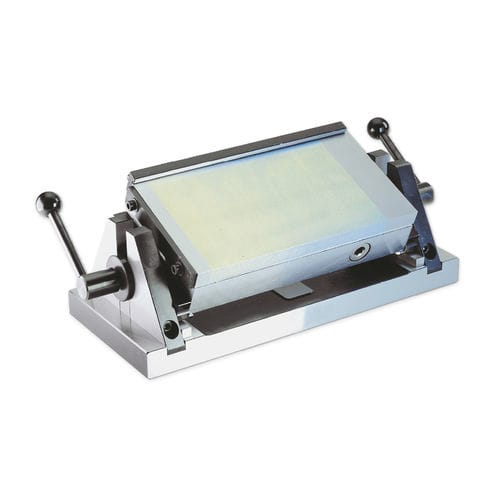

Permanentmagnet-Magnetspannplatte 245.06

Sinustischzum Schleifen

Zum Schleifen und Messen präziser Werk-stücke in jeder Winkellage ohne Umspannen der Teile. Die Winkel werden mit Hilfe der Endmaße nach dem Sinusprinzip bis 90 Grad bestimmt. Mit Sinustisch-Grundkörper sowie allen Bauteilen und Führungssystemen aus Werkzeugstahl. HRC 60 gehärtet, brüniert und präzisionsgeschliffen. Standard-Ausführung mit Permanent-Magnet-Spannplatte SAV 243.01. Höchste Genauigkeit und Eigenstabilität in jeder Schwenklage. Die Lieferung erfolgt bis einschließlich der Größe 350 x 150 im Holzaufbewahrungskasten. Mit Sinustabelle von Grad/Minuten in mm, Präzisionslängsanschlag und Queranschlagleiste. Präzisions-Sinustisch SAV 245.06 - 600 Benennung SAV - Nr. - A Winkelgenauigkeit: ± 5 sec. Planparallelität: ± 0,005 / 100 mm Schwenkbereich: -90° bis +90° Nennhaftkraft: 80 N/qcm Polteilung: 1,9 mm Magnetfeldhöhe: 6 mm Abnutzbarkeit der Polplatte: 8 mm
