Spannzangen-Werkzeugspannfutter

Bohrfür Werkzeugmaschinen

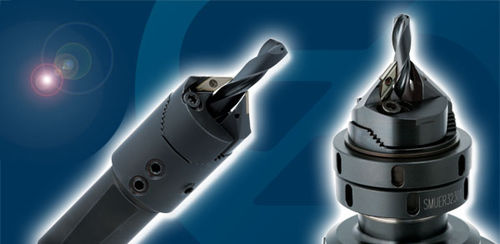

SMU.C..10W, SMU.ER..10 BOHRERHALTER-ABSCHRÄGWERKZEUGE "ABSCHRÄGEN UND BOHREN IN EINEM EINZIGEN ARBEITSGANG" Es sind 2 Versionen lieferbar: - Mit fester Werkzeugaufnahme für die Bohrer Ø6, Ø8, Ø10, Ø12, Ø14, Ø16, Ø18 - Mit flexiblem Werkzeugfutter für verschiedene Bohrerdurchmesser über das ER-Spannzangensystems Die Vorteile: 1. Bohrung und Abschrägung in einem einzigen Arbeitsgang 2. Bohr- und Abschrägbereich von Ø5 bis Ø18 3. SMU.ER ist mit allen Standard-Spannzangenfuttern ER25-32-40 kompatibel. 4. Da der Artikel SMU.ER.. mit allen Spannzangenfuttern ..ER.. verwendet werden kann, eignet er sich auch für angetriebene Werkzeuge; in diesem Fall wird ein Werkzeugplatz am Revolverkopf eingespart. 5. Die Wendeschneidplatte wird im einzelnem Schneidplattenschwert eingesetzt. Bei Bruch muss nur ein einziges Schwert ersetzt werden (und nicht beide). 6. Die Produktpalette umfasst: 45°-Abschrägwerkzeuge für VHM-Bohrer mit Spanzangenfutter vom Typ ..ER, und eine Reihe 45°-Abschrägwerkzeuge mit Whistle-Notch-Werkzeugaufnahme, für VHM-Bohrer mit Einsatz-Ø 6-8-10-12-14-16-18. Mit den zurzeit lieferbaren Wendeschneidplatten können unterschiedliche Werkstoffe bearbeitet werden: SMU45 10T2 .X55 T115 SMU45 10T2 .X55 T5610 SMU45 10T2 .X55 F4425 Das 45°-Abschrägwerkzeug für VHM-Bohrer mit fester Whistle-Notch-Werkzeugaufnahme ist in folgenden Versionen erhältlich: SMU.C025.0506.10W SMU.C025.0608.10W SMU.C025.0810.10W SMU.C025.1012.10W SMU.C025.1214.10W SMU.C032.1416.10W SMU.C032.1618.10W Das 45°-Abschrägwerkzeug für VHM-Bohrer mit Spannzangenfutter ER ist in folgenden Versionen erhältlich: SMU.ER25.0616.10 SMU.ER32.0618.10 SMU.ER40.0618.10
